11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
FF desciptor
Description
Unit
NOISE_DETECTION_INFO
Increase of the system noise
NOISE_DETECTION_
CONFIG
System noise treatment
ECHO_MEM_SAVE_CURVE_
TYPE
ECHO_MEM_STATE
Busy, curve type, error code

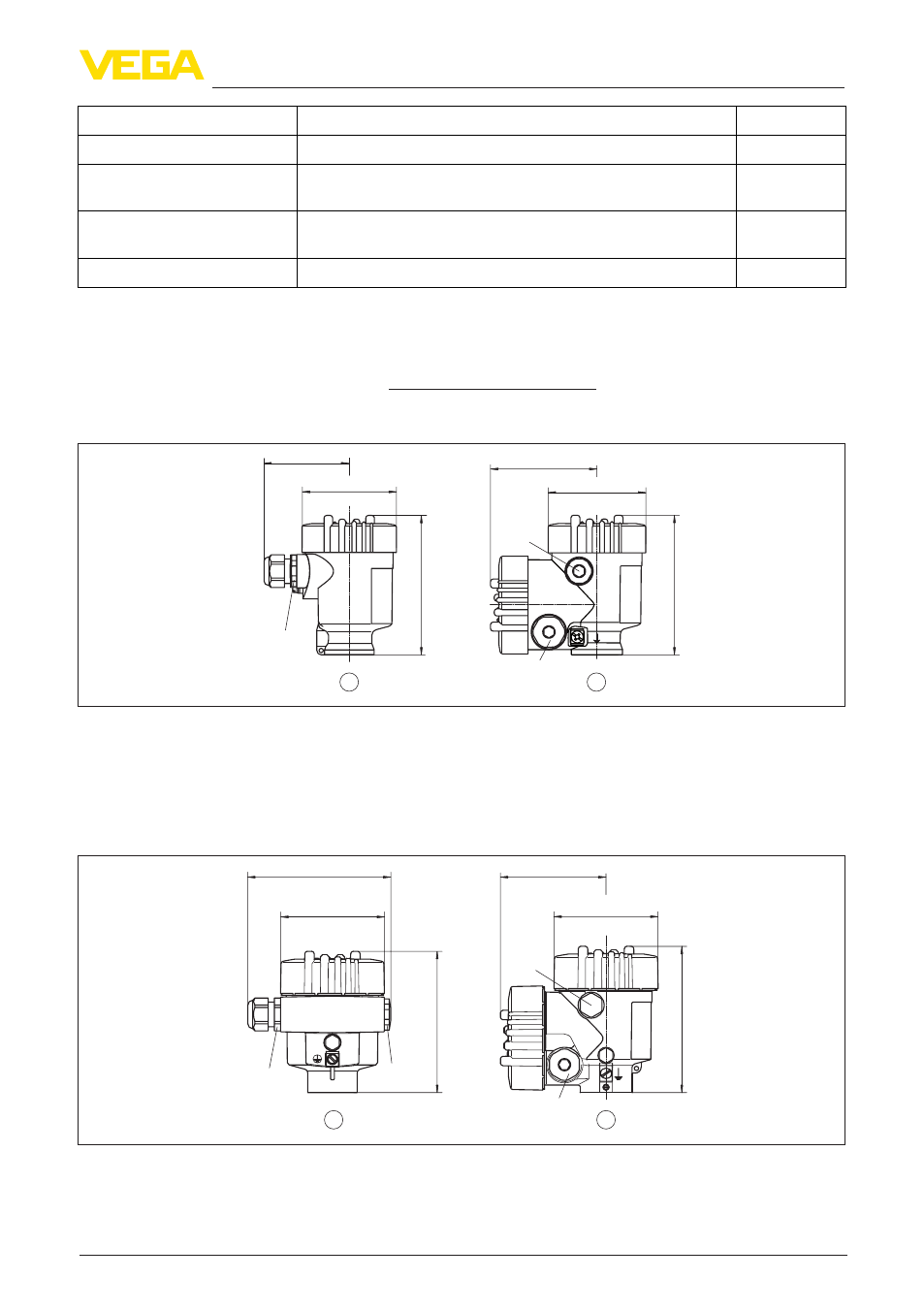

11.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загру
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.11")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.11")
Рис. 65: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
Алюминиевый корпус
2
1
ø 86 mm
(3.39")
~ 116 mm
(4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm
(3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
Рис. 66: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
