Быстрый пуск
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки емкости > 200 мм, антенна должна
выступать в емкость на > 10 мм.
ca
. 10 mm
200 mm
(7.87")

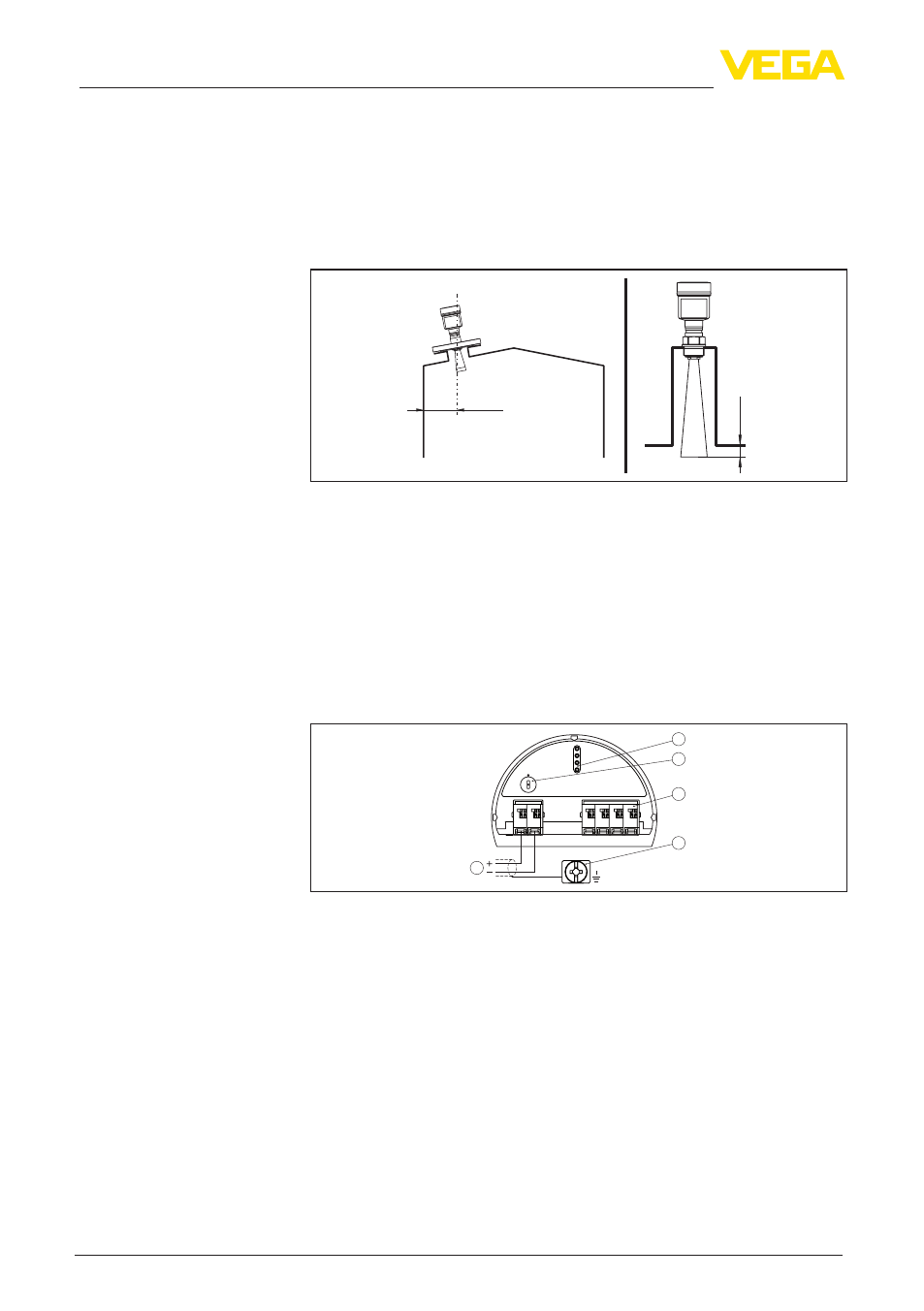

Рис. 1: Расстояние от антенны до стенки емкости/крыши емкости
2. Следует учитывать минимальный диаметр патрубка в
зависимости от высоты патрубка.
3. Следует учитывать указания по уплотнению.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
1 2 ( ) (-)
1
5
0
1
0
1
+ 6 7 8
Bus
2
3
4
5
Рис. 2: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Переключатель моделирования ("1" = режим работы с разрешением
моделирования)
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Через модуль индикации и настройки войти в меню
"Начальная установка".
Монтаж
Электрическое подклю-
чение
Установка параметров
