Инструкция по эксплуатации VEGA VEGAPULS SR 68 Foundation Fieldbus
Страница 50
50

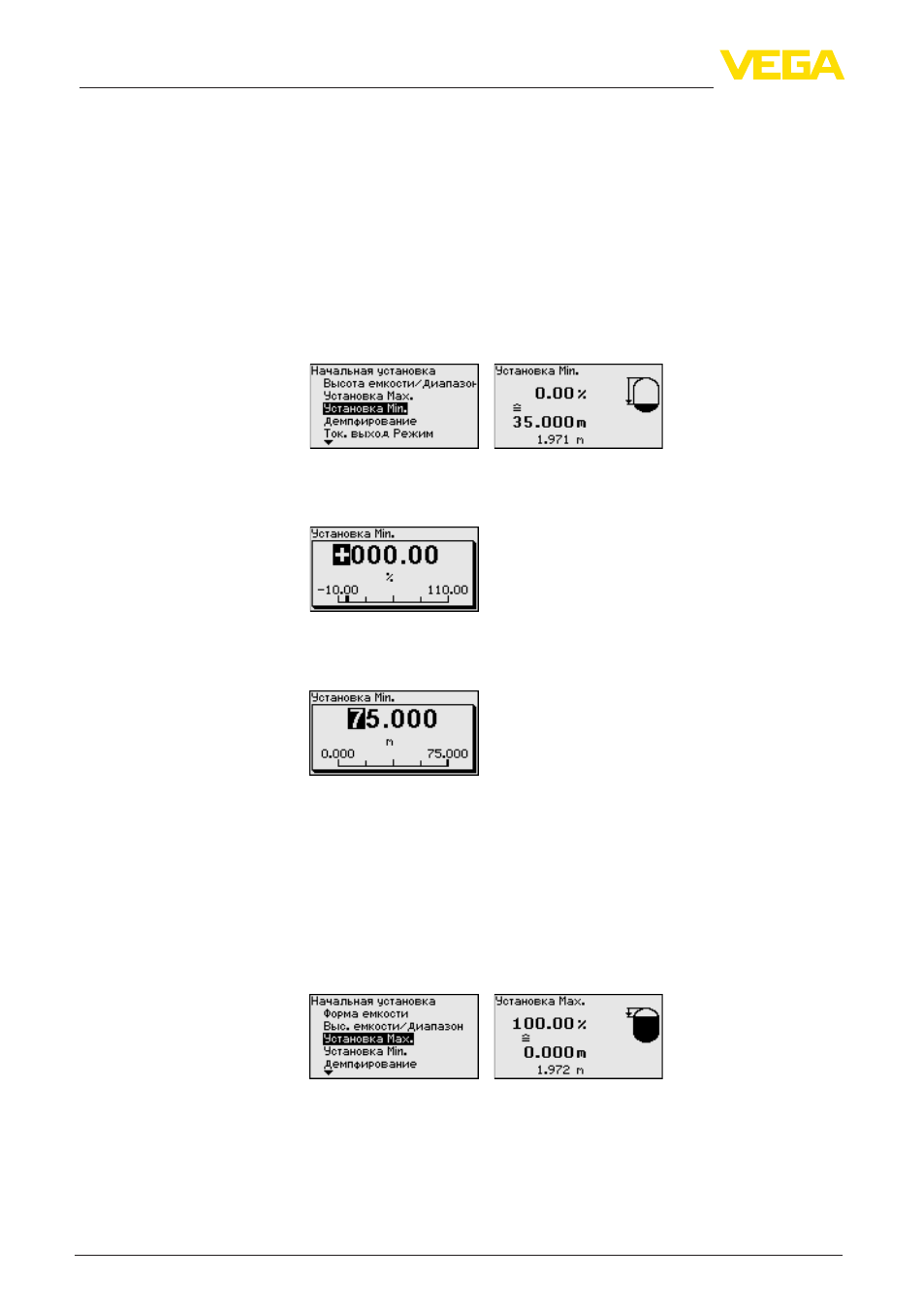

6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
из этой установки будет рассчитываться собственно высота
заполнения.
Для установки Min./Max. фактический уровень не имеет
значения: такая настройка всегда осуществляется без
изменения уровня и может проводиться еще до монтажа
прибора на месте измерения.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Начальная установка и
подтвердить нажатием [OK]. Клавишей [->] выбрать пункт
меню "Установка Min" и подтвердить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
3. Клавишей [+] установить желаемое процентное значение
и сохранить нажатием [OK]. Курсор теперь переходит на
позицию редактирования значения расстояния.
4. Ввести соответствующее данному процентному значению
значение расстояния в метрах для пустой емкости
(например, расстояние от датчика до дна емкости).
5. Сохранить установку нажатием [OK] и клавишами [ESC] и
[->] перейти к установке Max.
Выполнить следующее:
1. Клавишей [->] выбрать пункт меню Установка Max и
подтвердить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
Начальная установка -
Установка Min
Начальная установка -
Установка Max
