25
4 Монтаж
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
d
a
α

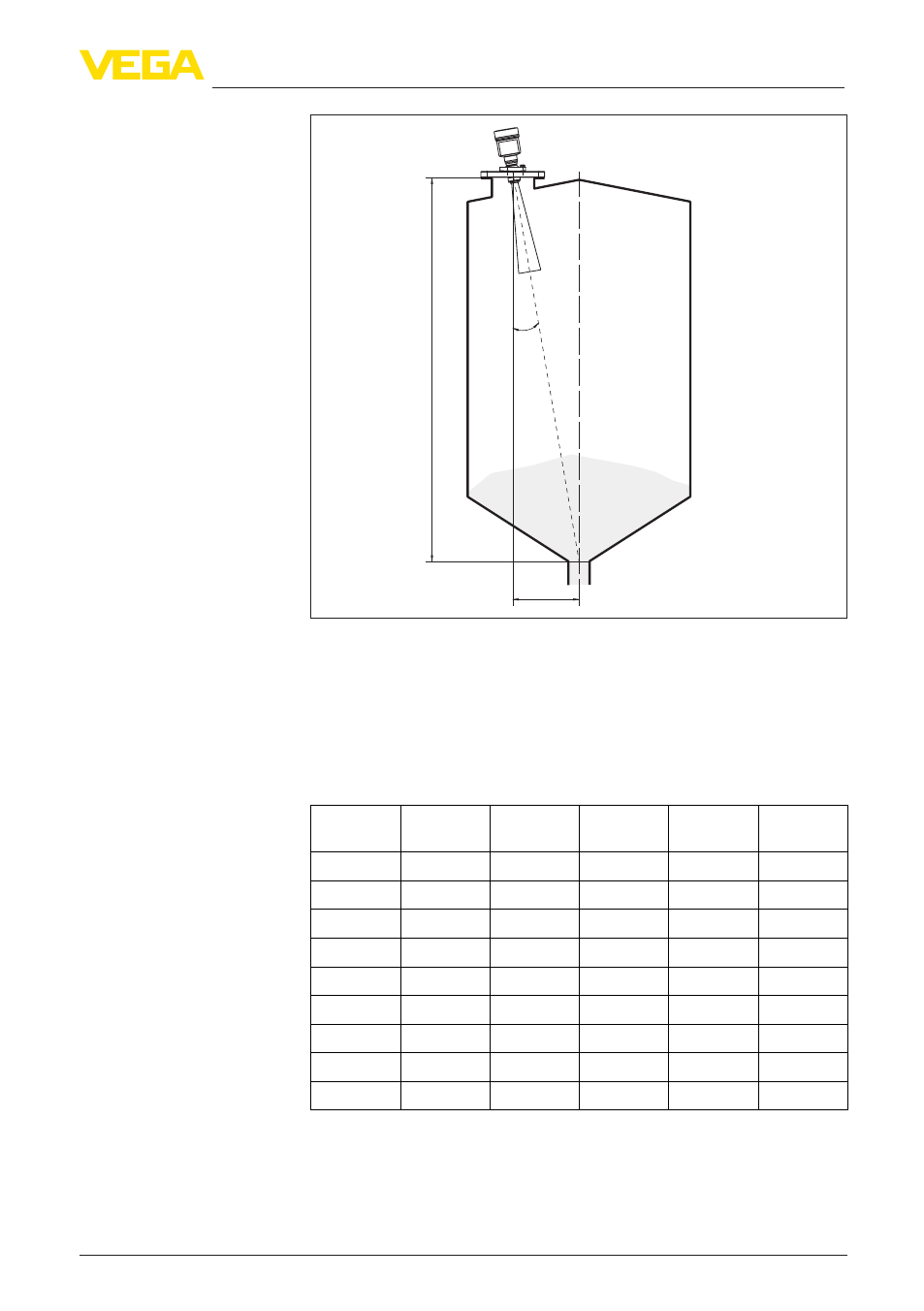

Рис. 17: Рекомендация по монтажу VEGAPULS SR 68 с наклоном
Угол наклона зависит от размеров емкости. Угол наклона можно
легко проверить с помощью подходящего ватерпаса или уровня
на датчике.
В следующей таблице дано расстояние "a" между монтажной
позицией и серединой емкости в зависимости от расстояния
измерения для угла наклона в пределах 2° … 10°.
Расстоя-
ние d (m)
2°
4°
6°
8°
10°
2
0,1
0,1
0,2
0,3
0,4
4
0,1
0,3
0,4
0,6
0,7
6
0,2
0,4
0,6
0,8
1,1
8
0,3
0,6
0,8
1,1
1,4
10
0,3
0,7
1,1
1,4
1,8
15
0,5
1,0
1,6
2,1
2,6
20
0,7
1,4
2,1
2,8
3,5
25
0,9
1,7
2,6
3,5
4,4
30
1,0
2,1
3,2
4,2
5,3
Пример:
В емкости высотой 20 м датчик смонтирован на расстоянии 1,4 м
от середины емкости.
По таблице можно определить требуемый угол наклона: 4°.
