11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Алюминиевый корпус со степенью защиты IP 66/IP 68 (1 bar)
120 mm (4.72"
)
~ 105 mm
(4.13")
116 mm (4.57"
)
~ 150 mm
(5.91")
ø 84 mm
(3.31")
ø 84 mm
(3.31")
M20x1,5/
½ NPT
M16x1,5
2
M20x1,5
M20x1,5
1

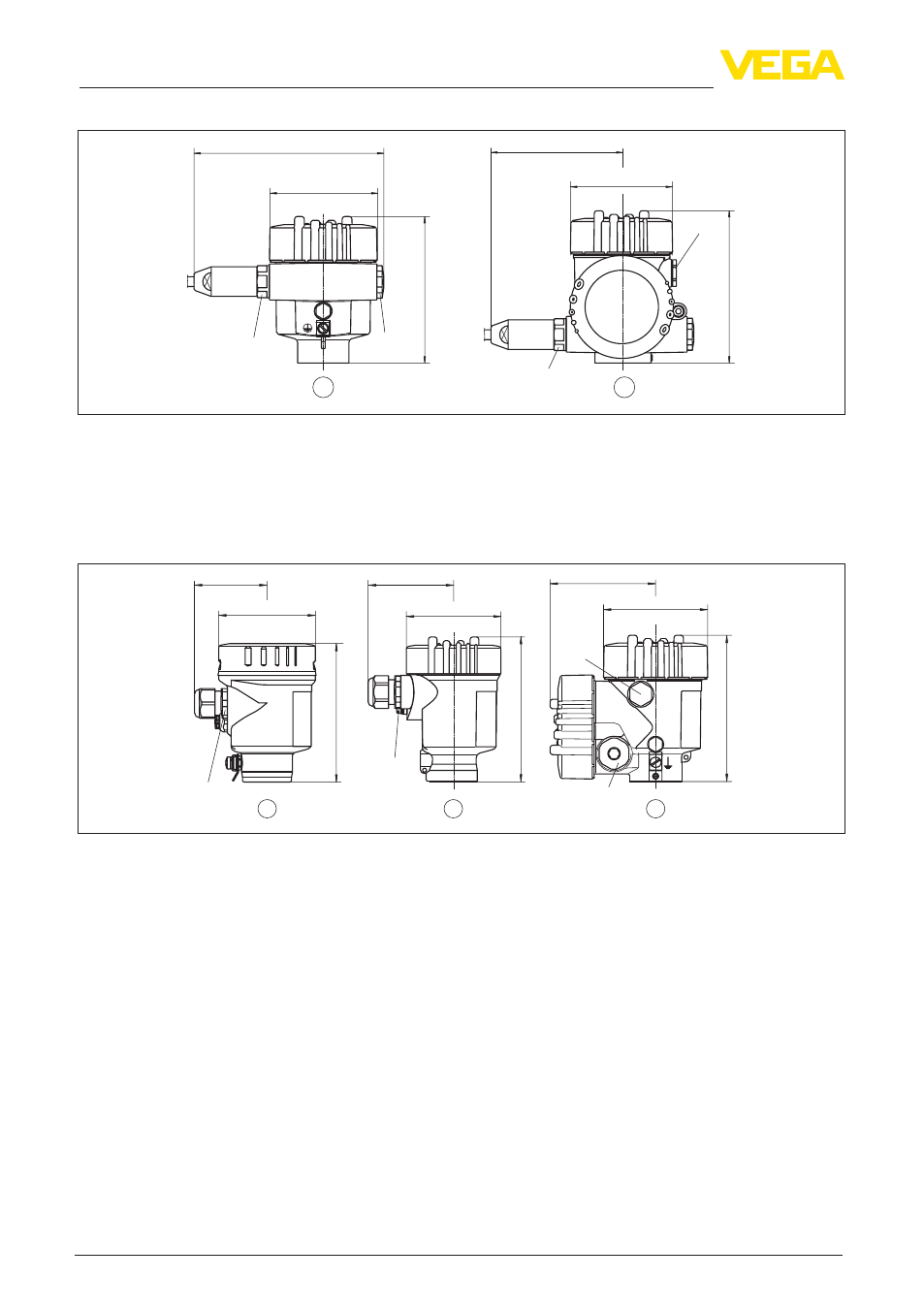

Рис. 67: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
Корпус из нержавеющей стали
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 87 mm
(3.43")
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
M16x1,5
3
2
1
Рис. 68: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
2 Двухкамерное исполнение (точное литье)
