4 Монтаж
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731

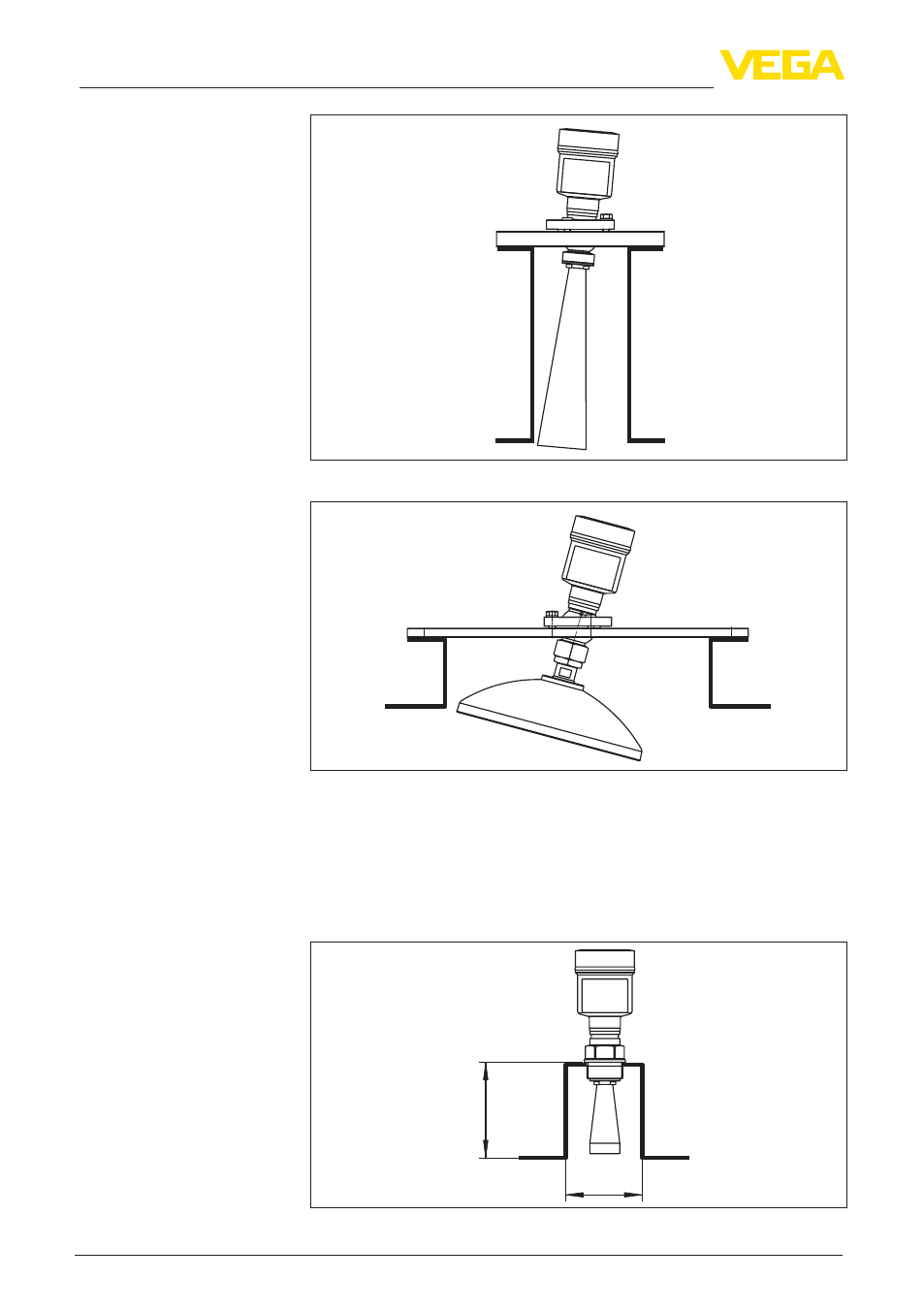

Рис. 13: Расстояние между антенной и патрубком для рупорной антенны
Рис. 14: Расстояние между антенной и патрубком для параболической
антенны
На продуктах с хорошими отражательными свойствами
VEGAPULS SR 68 с рупорной антенной можно монтировать
также на высоких патрубках (ориентировочные размеры
патрубков см. на рисунке ниже). При этом необходимо создать
память помех.
d
h
max.
Рис. 15: Ориентировочные размеры патрубков
