4 Монтаж
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Для установки угла наклона посредством поворотного
крепления выполнить следующее:
1. Гаечным ключом (SW 13) ослабить зажимный винт на
поворотном креплении.
2. Сориентировать датчик, проверит угол наклона.
Информация:
Макс. угол наклона поворотного крепления составляет прибл.
15°.
3. Снова затянуть зажимный винт (макс. момент затяжки
20 Нм).
Информация:
Винты с внутренним шестигранником ослаблять нельзя.
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы
на пути распространения радарного сигнала до поверхности
продукта, по возможности, не оказывалось указанных
препятствий.
Если в емкости имеются внутренние конструкции, при
начальной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими
конструкциями маленьких наклонных экранов из листового
металла, которые будут рассеивать радарные сигналы и тем
самым предотвращать зеркальное ложное отражение.

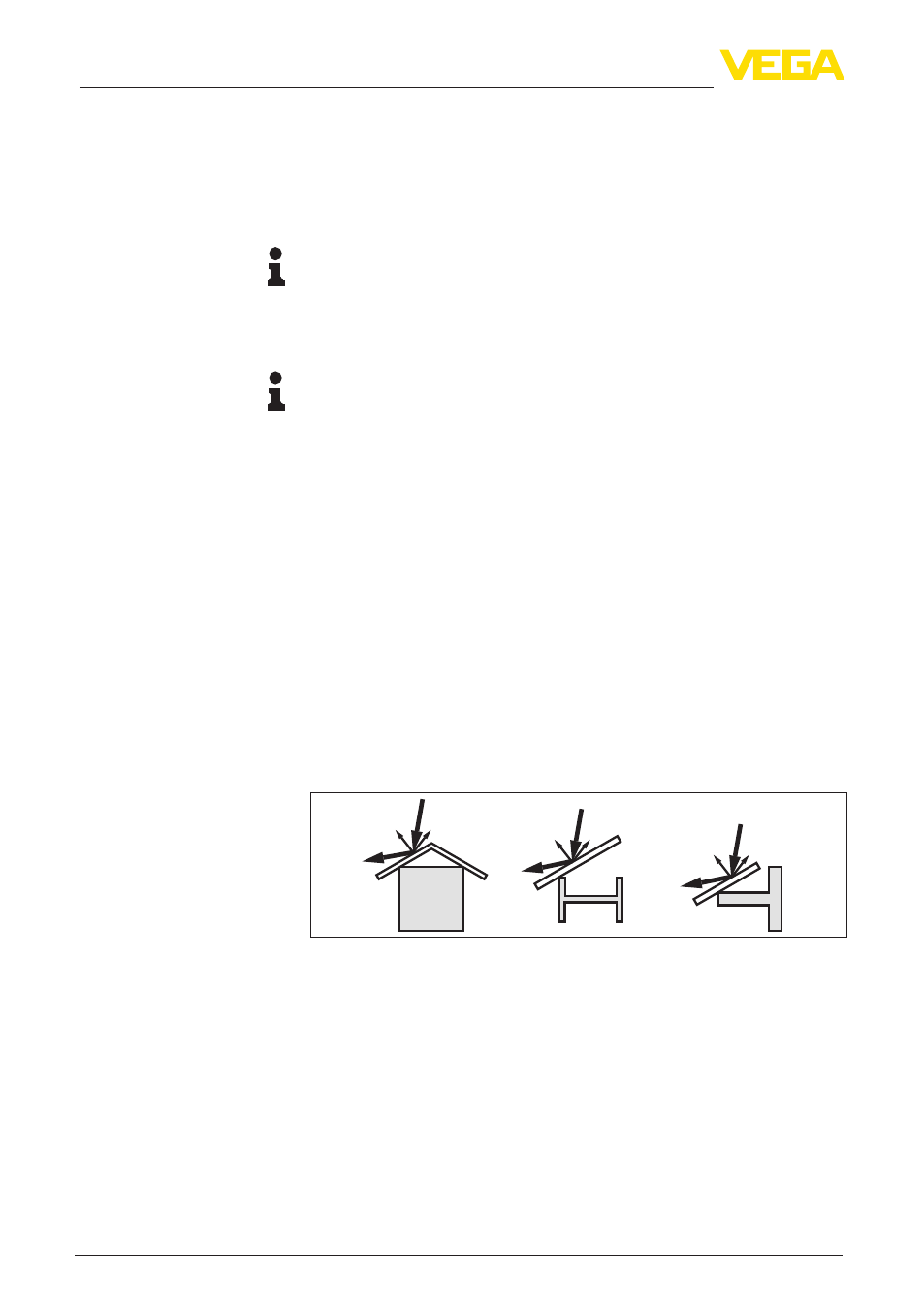

Рис. 18: Отражатели над конструкциями в емкости
Для емкости с мешалками следует создать память помех при
работающих мешалках. В этом случае ложные отражения
запоминаются при различных положениях мешалок.
Конструкции в емкости
Мешалки
