11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Функциональный блок распределителя выхода Output Splitter
Функциональный блок "Output Splitter" генерирует два управляющих выхода из одного
входа. Каждый выход является линейным отображением части входа. Реализуется функция
обратного счета, при этом функция линейного отображения используется обращенно.
Каскадирование нескольких Output Splitter поддерживается интегрированной таблицей
решений для возможного комбинирования входов и выходов.

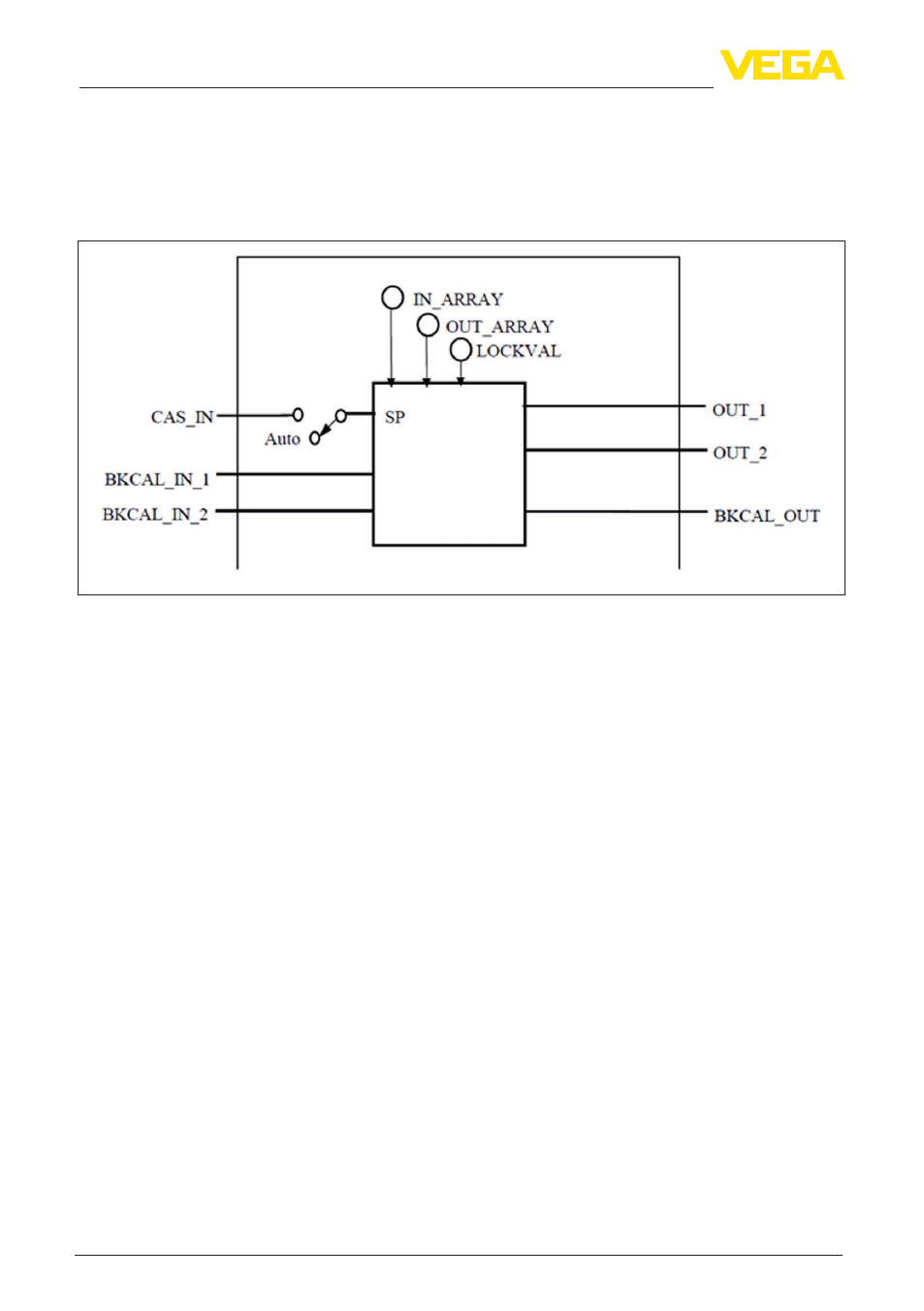

Рис. 60: Схема функционального блока Output Splitter
Функциональный блок характеризатора сигнала Signal Characterizer
Функциональный блок "Signal Characterizer" имеет два канала, чьи выходы связаны с
соответствующим входом нелинейно. Нелинейная зависимость определяется поисковой
таблицей со свободно выбираемыми парами x/y. Входной сигнал отображается на
соответствующем выходе, и функциональный блок может использоваться в регулирующем
контуре или тракте сигнала. Дополнительно оси функции могут быть обращены в канале 2,
тогда блок может использоваться также в обратном регулирующем контуре.
