40
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
6 Начальная установка с помощью
модуля индикации и настройки
6.1 Установка модуля индикации и настройки
Модуль индикации и настройки может быть установлен на
датчике или снят с него в любое время. Установка возможна в
одном из четырех положений со сдвигом на 90°. Для этого не
требуется отключать питание.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Модуль индикации и настройки установить на электронике в
желаемом положении и повернуть направо до щелчка.
3. Туго завинтить крышку корпуса со смотровым окошком.
Для демонтажа выполнить описанные выше действия в
обратном порядке.
Питание модуля индикации и настройки осуществляется от
датчика.

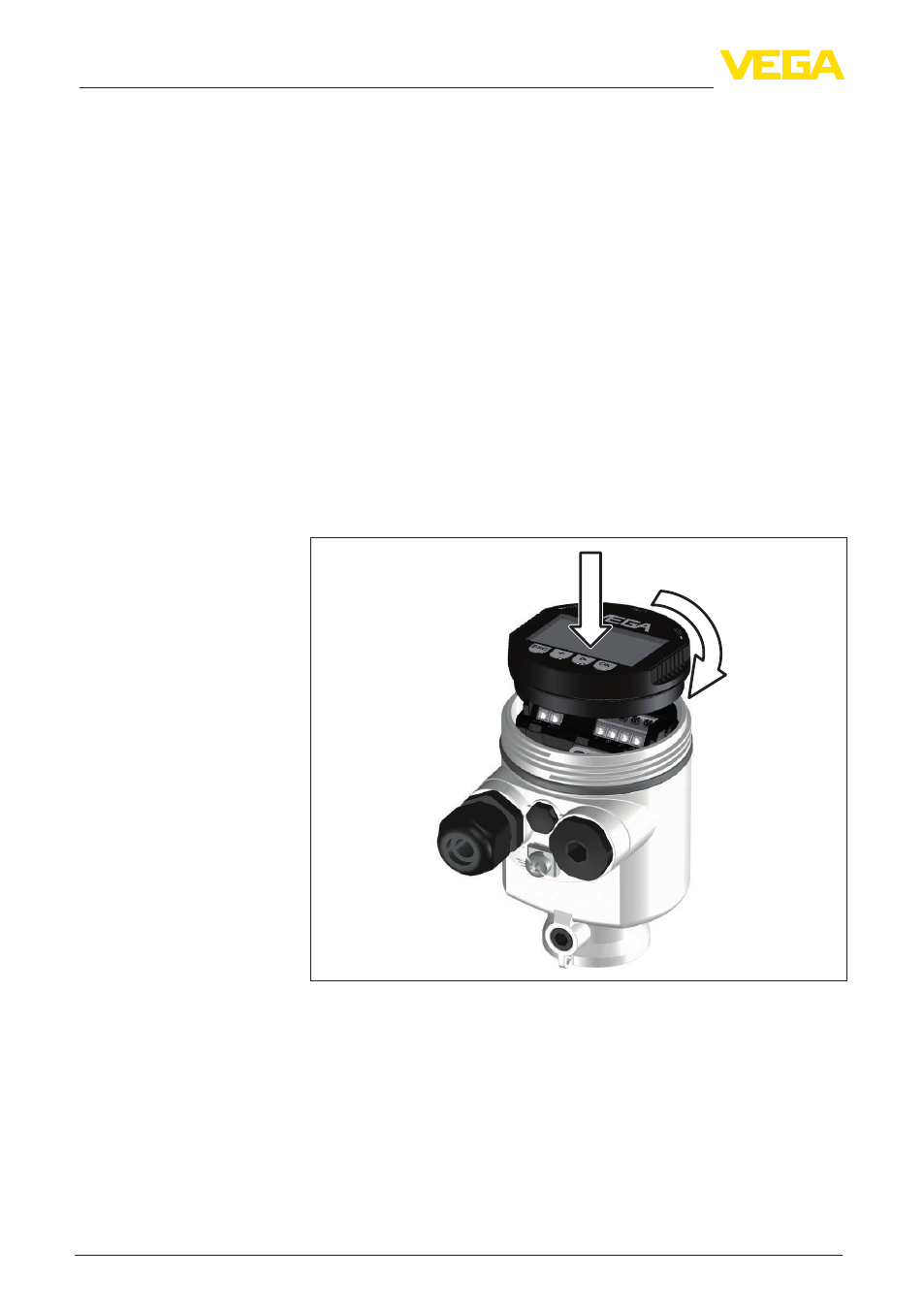

Рис. 38: Установка модуля индикации и настройки в отсеке электроники
однокамерного корпуса
