11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продукта.
Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

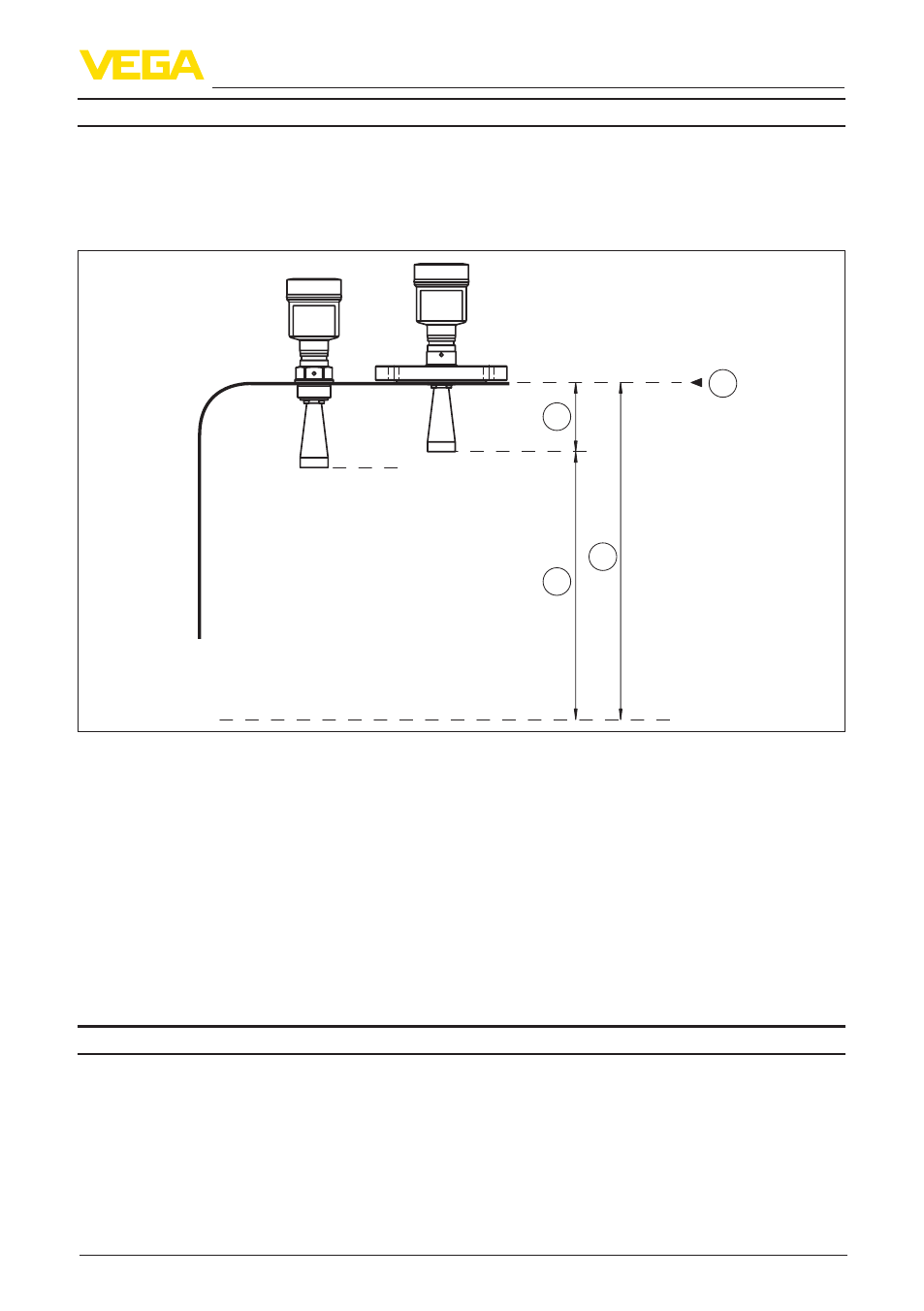

Рис. 54: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
30 m (98.43 ft)
Рекомендуемый диапазон измерения (в зависимости от диаметра антенны)
Ʋ ø 40 mm (1.575 in)
до 15 м (49.21 ft)
Ʋ ø 48 mm (1.89 in)
до 20 м (65.62 ft)
Ʋ ø 75 mm (2.953 in), 95 mm (3.74 in)
до 30 м
Ʋ Параболическая антенна
до 30 м
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
