11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Channel Numbers
Ʋ Channel 1
Значение процесса
Ʋ Channel 8
Температура электроники
Ʋ Channel 9
Скорость счета
Скорость передачи
31,25 Кбит/с
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d
16 mA, ±0,5 mA
Разрешающая способность измере-
ния (цифровая)
> 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Наибольший сигнал помехи 20 dB меньше полезного
сигнала
Погрешность измерения на жидкостях См. следующие диаграммы
1,0 m (3.28 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2
3

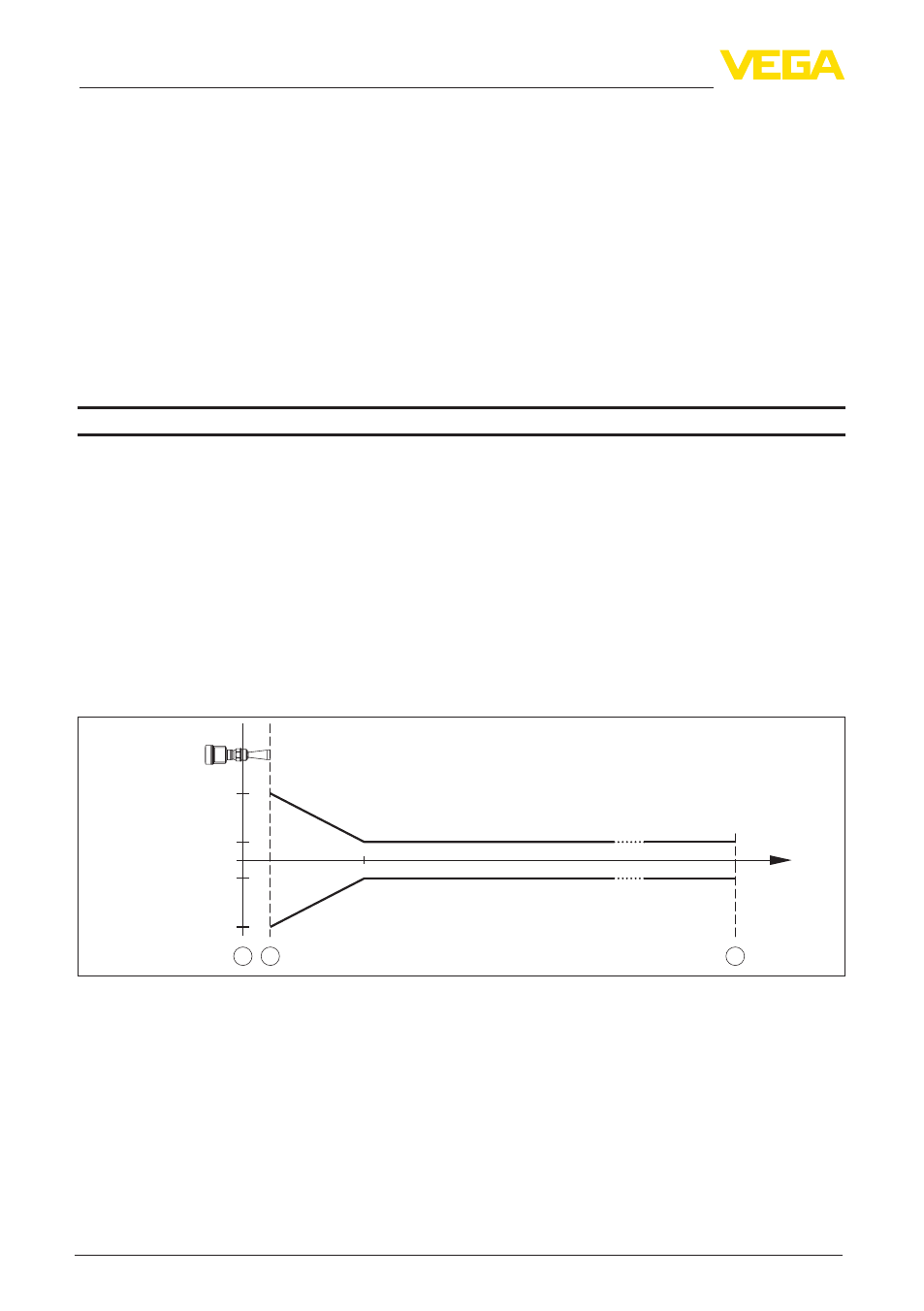

Рис. 55: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
Погрешность измерения под влияни-
ем ЭМС
≤ ±30 mm
