6. Фланец датчика установить на переходном фланце и
закрепить.
7. Проверить наличие и целостность уплотнительного О-кольца
на соединительной детали.
Примечание:
Поврежденное уплотнительное O-кольцо должно быть
заменено: FKM (SHS FPM 70C3 GLT), FFKM (Kalrez 6375)
8. Снова установить параболическую антенну (4).
9. Гаечным ключом (размер 41) затянуть накидную гайку (1),
момент затяжки макс. 50 Нм.
10. Гаечным ключом (размер 36) затянуть контргайку (2), момент
затяжки макс. 40 Нм.
Примечание:
Для обеспечения достаточного объема подачи воздуха
у исполнения со входом для подключения воздушной
продувки отверстия в антенне и в присоединении должны
совпадать. (Воздух через эти отверстия направляется на
фидерную систему. Обдув всей параболической антенны не
предусматривается).
1
2
3
4

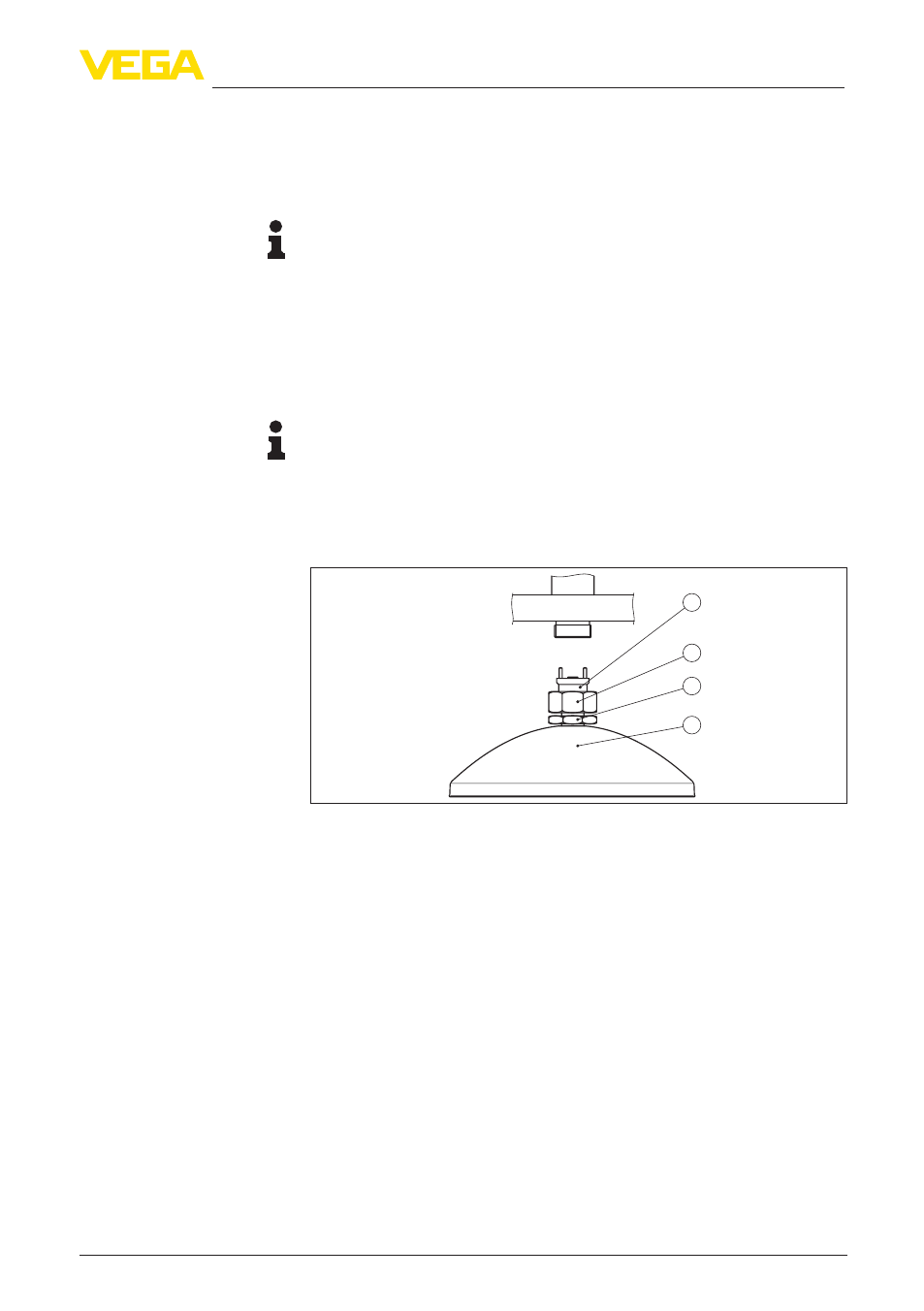

Рис. 6: Демонтаж параболической антенны
1 Соединительная деталь
2 Накидная гайка
3 Контргайка
4 Параболическая антенна
4.4 Указания по монтажу
Излучаемые датчиком радарные импульсы являются
электромагнитными волнами. Поляризация определяется
направлением электрической составляющей. Поворачивая
прибор на присоединительном фланце или в резьбовом
патрубке, можно за счет положения поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Положение поляризации обозначено метками на присоединении
прибора.
Поляризация
