VEGA VEGAPULS SR 68 Foundation Fieldbus - Инструкция (Страница 38)

38
5 Подключение к источнику питания
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
3
1
2

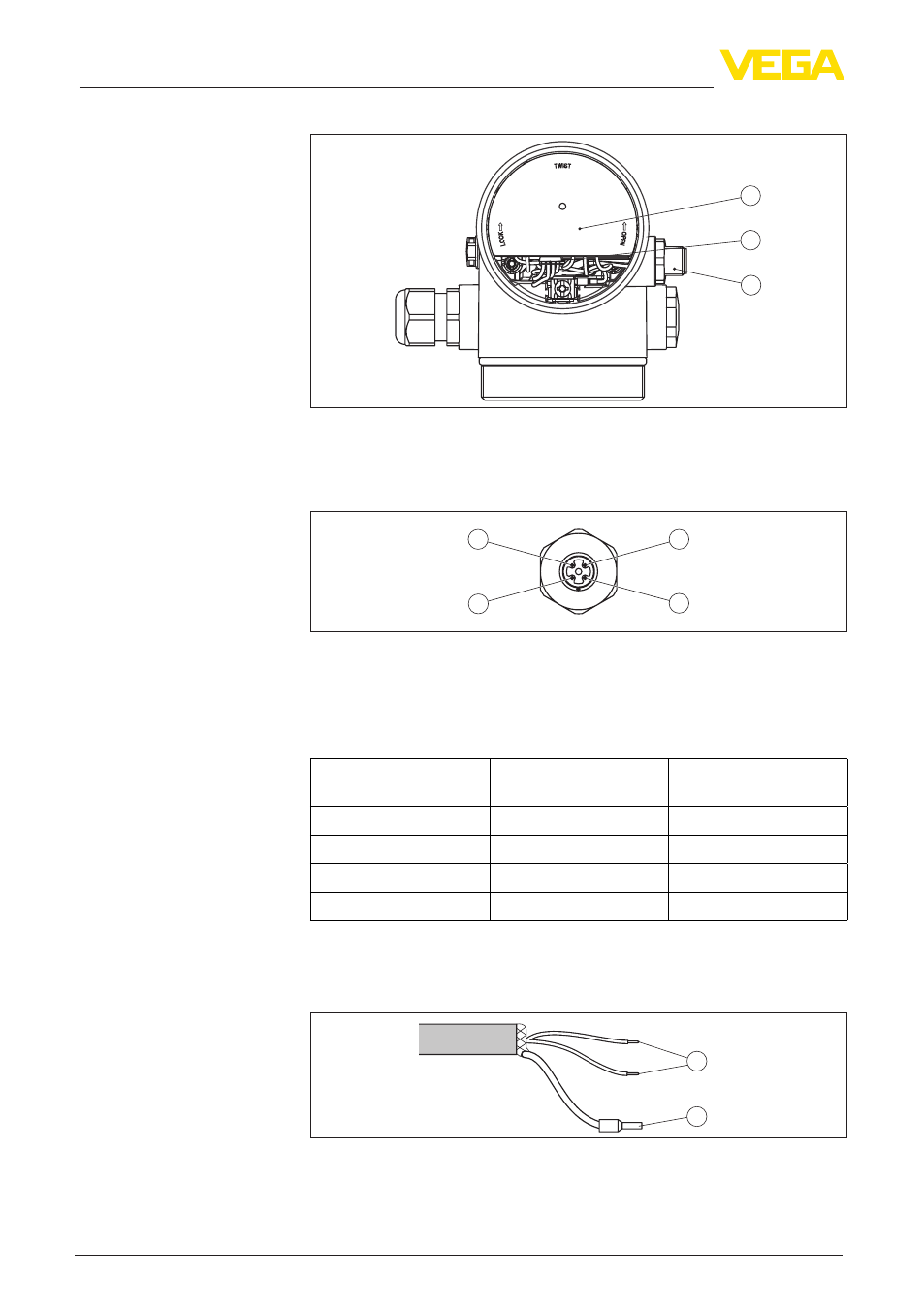

Рис. 35: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3 4
1 2
Рис. 36: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1 Коричневый 5
Pin 2 Белый 6
Pin 3 Голубой 7
Pin 4 Черный 8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 37: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
DIS-ADAPT с разъемом
M12 x 1 для выносного
устройства индикации и
настройки
Назначение прово-
дов соединительного
кабеля
