11 Приложение
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
VEGAPULS SR 68, с рупорной антенной и фланцевым присоединением
x
y
2
1
165 mm (6.5")
60 mm (2.36"
)
mm
inch
8.50"
16.93"
3.94"
ш1.58"
ш1.89"
ш2.95"
ш3.74"
4.72"
x
y
100
ш40
120
ш48
216
ш75
430
ш95
1½"
2"
3"
4"
x
y
1½"
2"
3"
4"

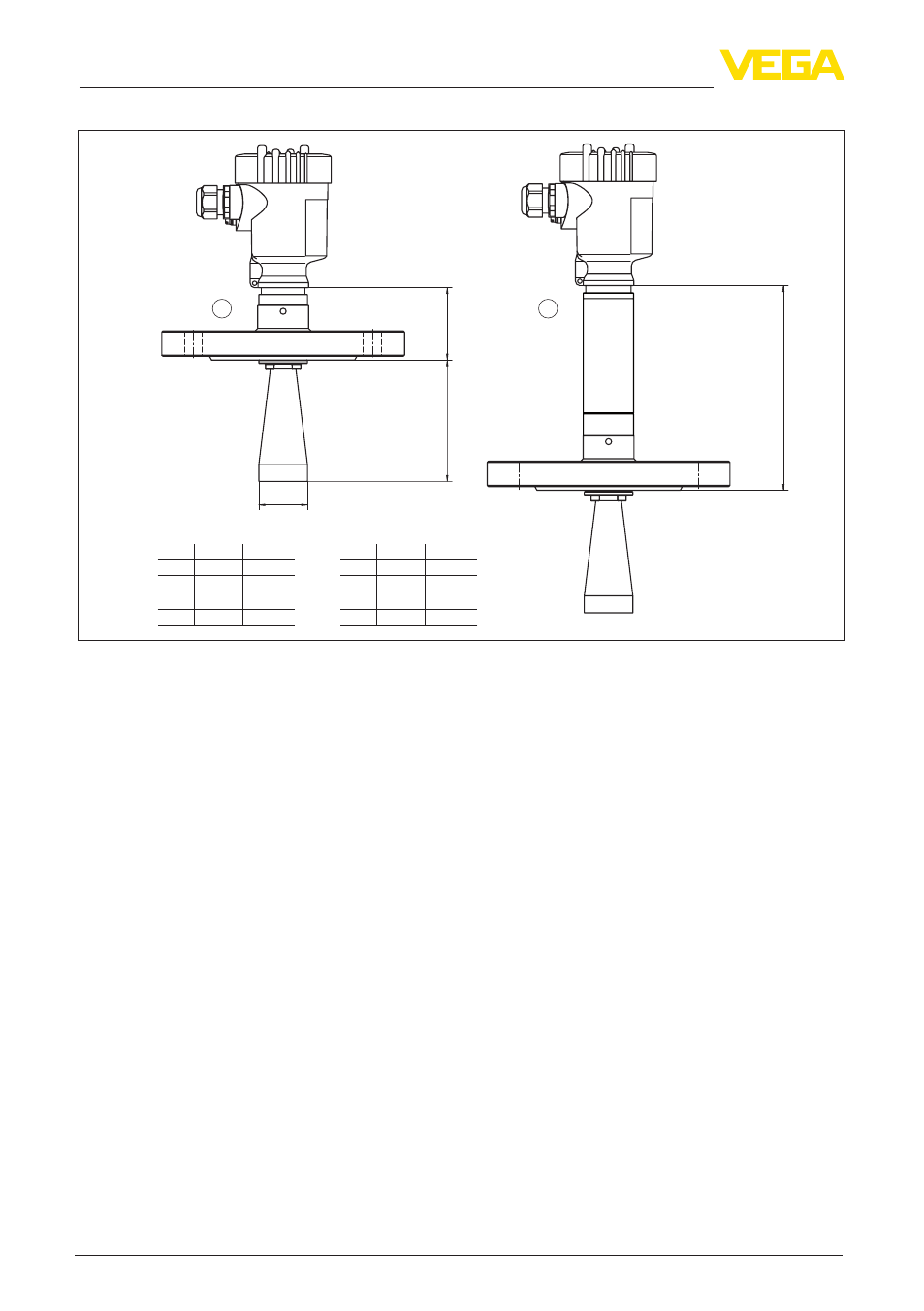

Рис. 71: VEGAPULS SR 68, с рупорной антенной и фланцевым присоединением
1 Стандартный
2 С температурной вставкой до 250 °C
