Быстрый пуск
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
2. В меню "Среда" выбрать вид измеряемой среды, например
"Порошок/пыль".
3. В меню "Применение" выбрать емкость, применение и форму
емкости, например силос.
4. Через пункты меню "Установка Min" и "Установка Max"
установить рабочий диапазон измерения.
Радарный датчик измеряет расстояние от датчика до
поверхности продукта. Для индикации собственно высоты
уровня заполнения, необходимо задать соответствие
измеренного расстояния высоте уровня заполнения в процентах.
2
1
100%
0%
1
m
(39.37
")
35
m
(1378
")

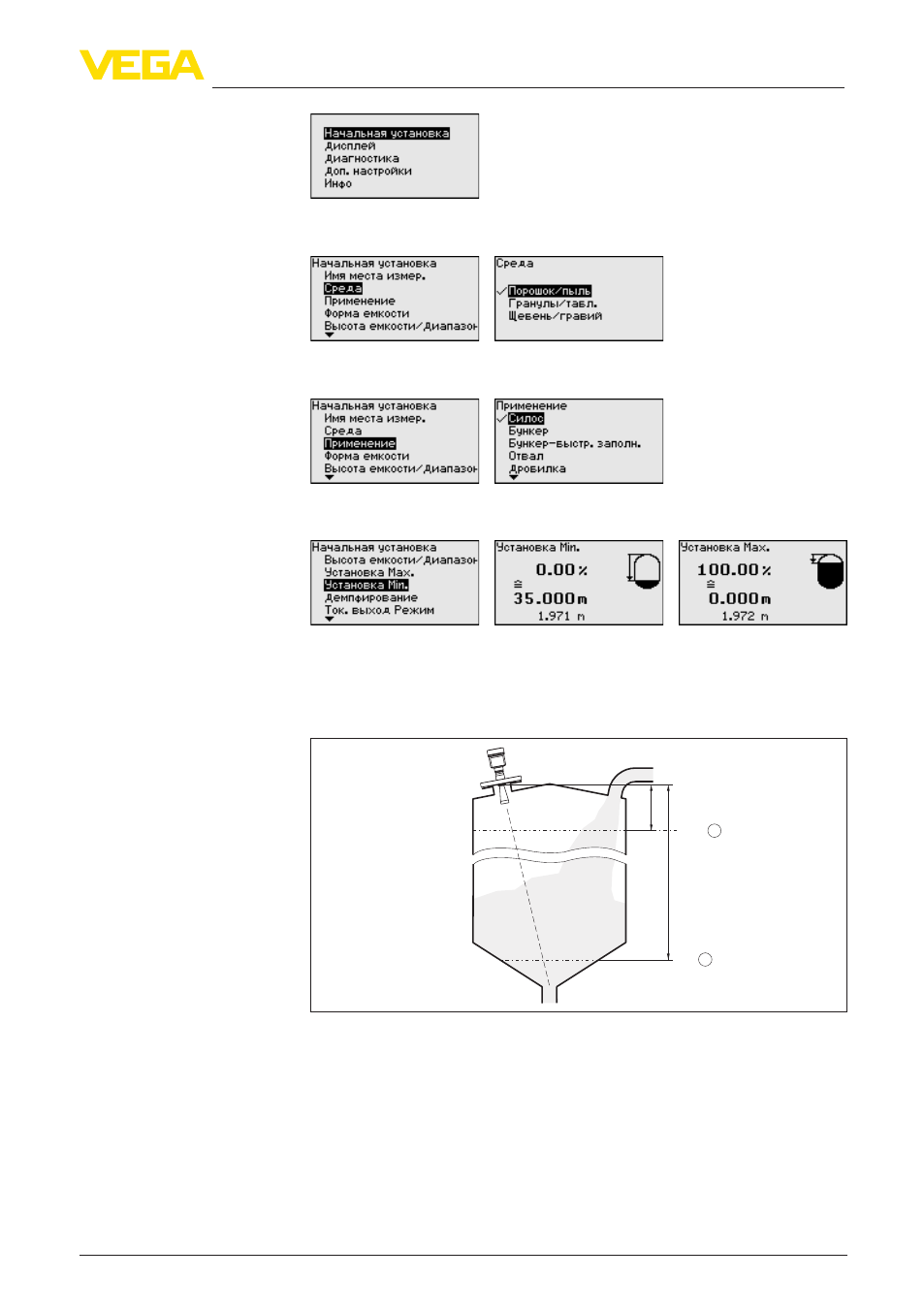

Рис. 3: Пример параметрирования
1 Min. уровень ≙ max. измеренное расстояние
2 Max. уровень ≙ min. измеренное расстояние
Для этой установки вводится расстояние при минимальном
и максимальном уровнях заполнения. Если эти значения
неизвестны, можно выполнить установку, например, со
значениями расстояния для 10 % и 90 % заполнения. Исходной
точкой для значений расстояния всегда будет уплотнительная
поверхность резьбы или фланца.
Пример параметриро-
вания
