6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Наряду со свойствами среды и условиями применения на
измерение может оказывать влияние форма емкости. Для
определенных применений данное меню позволяет выбрать
соответствующую форму крыши и дна емкости.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.
Радарный датчик измеряет расстояние от датчика до
поверхности заполняющего продукта. Для индикации
собственно высоты заполнения, необходимо задать
соответствие измеренного расстояния высоте заполнения в
процентах.
Для выполнения этой установки необходимо ввести расстояние
до поверхности продукта при полной и пустой емкости, см.
следующий пример:
2
1
100%
0%
1
m
(39.37
")
35
m
(1378
")

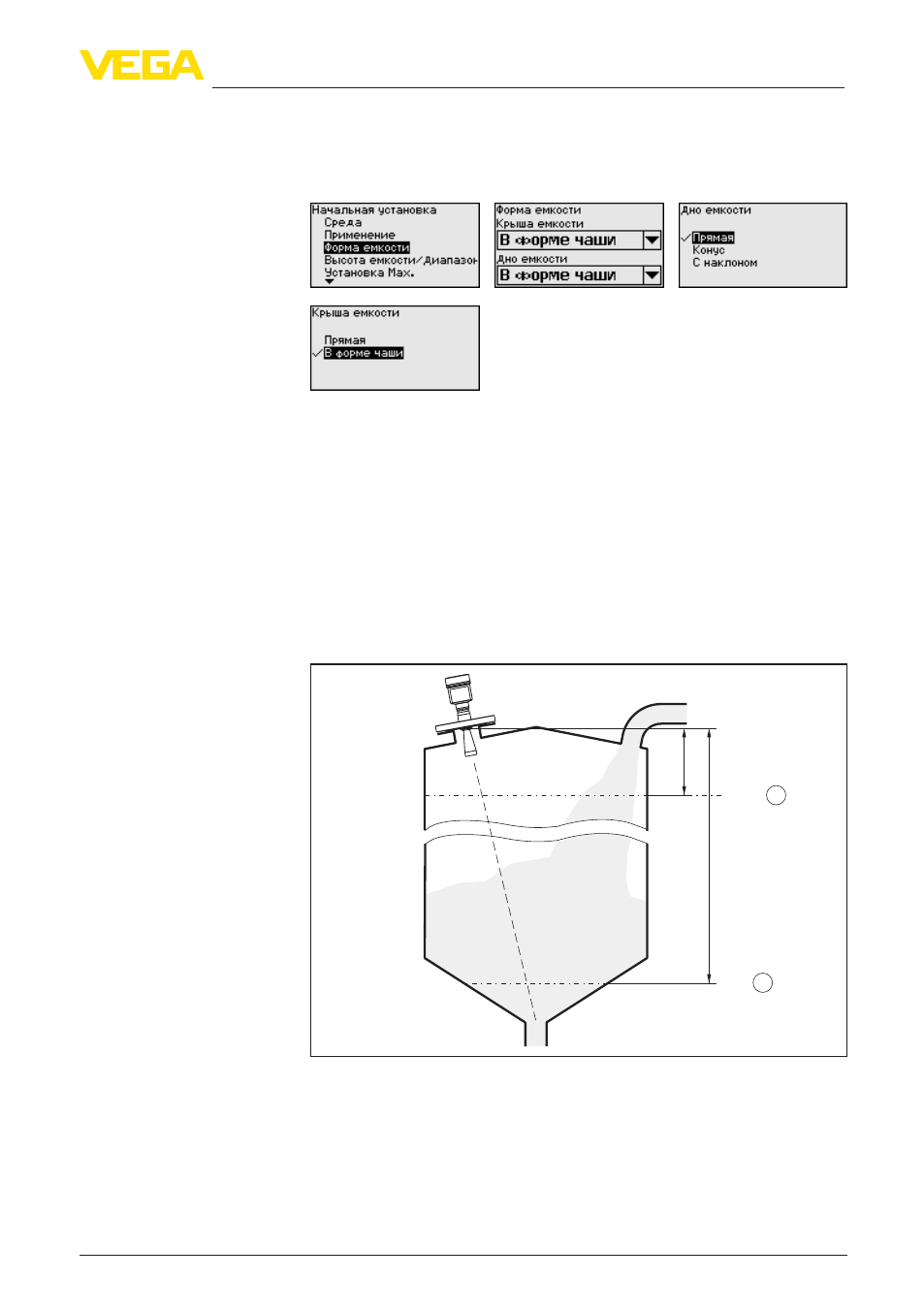

Рис. 41: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Если эти значения неизвестны, можно выполнить установку,
например, со значениями расстояния для 10 % и 90 %
заполнения. Исходной точкой для значений расстояния всегда
будет уплотнительная поверхность резьбы или фланца. Исходя
Начальная установка -
Форма емкости
Начальная установка -
Установка
