Инструкция по эксплуатации VEGA VEGAPULS SR 68 Foundation Fieldbus
Страница 53
53
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731

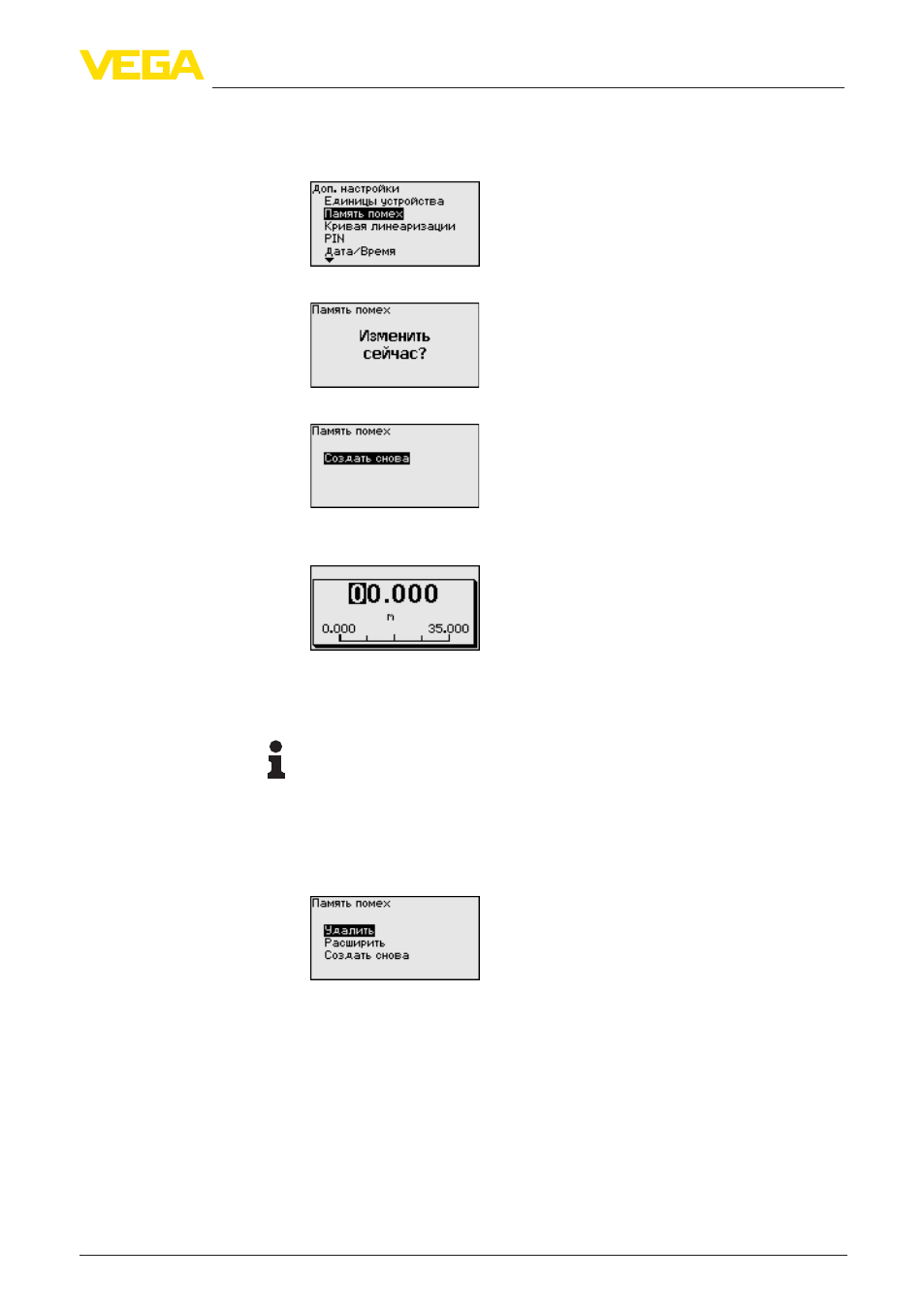

1. Клавишей "[->]" выбрать меню Доп. настройки и
подтвердить нажатием [OK]. Клавишей [->] выбрать пункт
меню "Память помех" и подтвердить нажатием [OK].
2. Снова подтвердить нажатием [OK].
3. Снова подтвердить нажатием [OK].
4. Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
5. Теперь после нажатия [OK] все имеющиеся на этом
расстоянии ложные отраженные сигналы будут
зарегистрированы и сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный
уровень сохранится в памяти как эхосигнал помехи и на
указанном расстоянии уровень определяться более не будет.
Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже
существующую память помех. Это имеет смысл, если уже
существующая память помех более не соответствует условиям
измерения в емкости.
Через меню "Расширить" можно расширить уже созданную
память помех. Это имеет смысл, если память помех была
создана при слишком высоком уровне и могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить"
будет показано расстояние до поверхности продукта для уже
созданной памяти помех. Теперь можно изменить это значение и
расширить память помех до этого диапазона.
