4 Монтаж
VEGAPULS SR 68 • Foundation Fieldbus
38297-R
U-130731
Информация:
Чтобы обеспечить надежную температурную развязку, эта
вставка не должна быть заглублена в изоляцию емкости более
чем на 50 мм.
max. 50 mm (1.97"
)
1
2
3

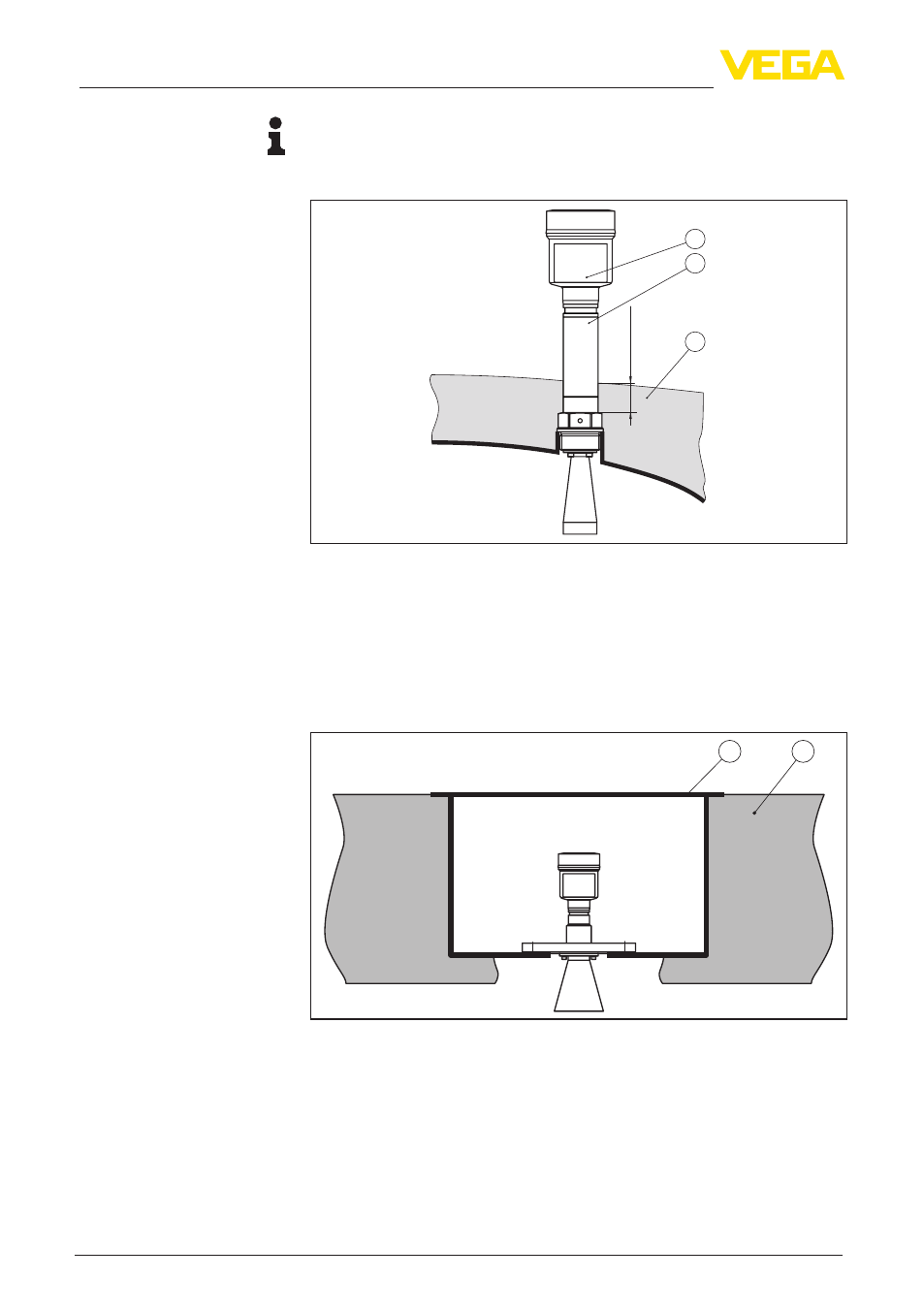

Рис. 21: Монтаж устройства на емкости с термоизоляцией
1 Корпус электроники
2 Дистанционирующая вставка
3 Изоляция емкости
Для измерения уровня в бетонных силосах датчики могут
монтироваться в защитных коробах, например в закрытых
металлических коробах, расположенных под полом.
1
2
Рис. 22: Монтаж прибора в коробе под полом
1 Короб под полом
2 Бетонный пол
В таких условиях применения минимальное рассеянное
излучение датчика может отражаться от стенок короба и
усиливаться. У датчиков с пластиковым корпусом это может
приводить к шумовой связи. Для исключения эффекта шумовой
связи рекомендуется использовать датчики с корпусом из
алюминия или нержавеющей стали.
Монтаж в коробе под
полом
