3.2 Принцип работы
Преобразователь дифференциального давления VEGADIF
55 применяется для измерения расхода, уровня или
дифференциального давления газов, паров и жидкостей.
Чувствительным элементом является металлическая
измерительная ячейка. Давление процесса передается
через разделительную мембрану и заполняющее масло
на измерительный мост сопротивлений
(полупроводниковая технология). Изменение напряжения
моста зависит от дифференциального давления.
Измеряется изменение напряжения моста и далее
преобразуется в соответствующий выходной сигнал.
Конструкция ячейки различается в зависимости от
измерительного диапазона:
1
2
3
4
5
1
p
2
p

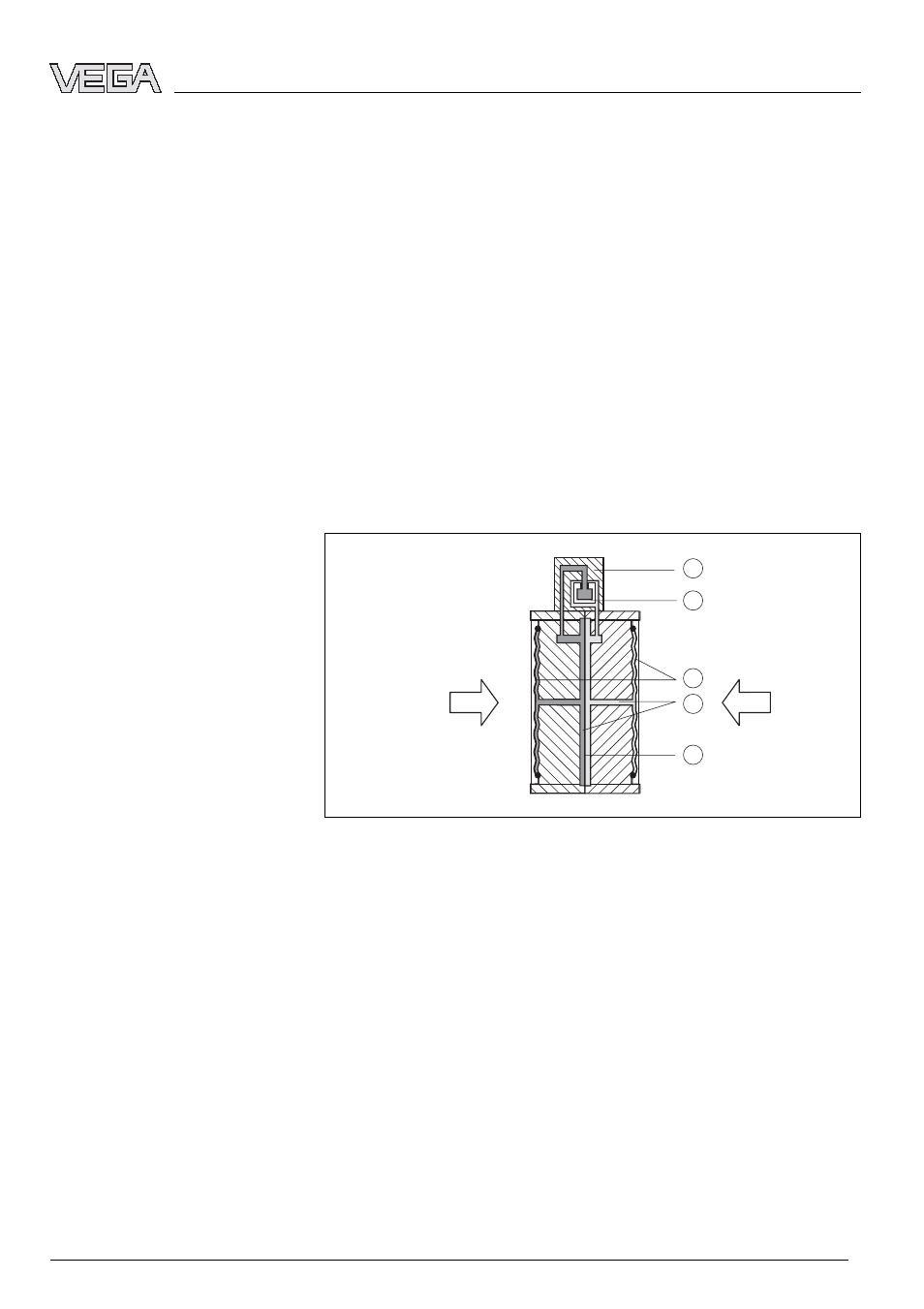

Рис. 2: Металлическая измерительная ячейка 10 mbar и 30 mbar
1
Измерительный элемент
2
Кремниевая мембрана
3
Разделительная мембрана
4
Заполняющее масло
5
Встроенная защита от перенапряжений
Область применения
Принцип действия
VEGADIF 55 - 4 … 20 mA/HART
9
Описание
31731
-RU
-060204
