4.3 Рекомендации по монтажу для измерения
уровня
+
p
atm
min.
p
atm
1
2
3
4
5

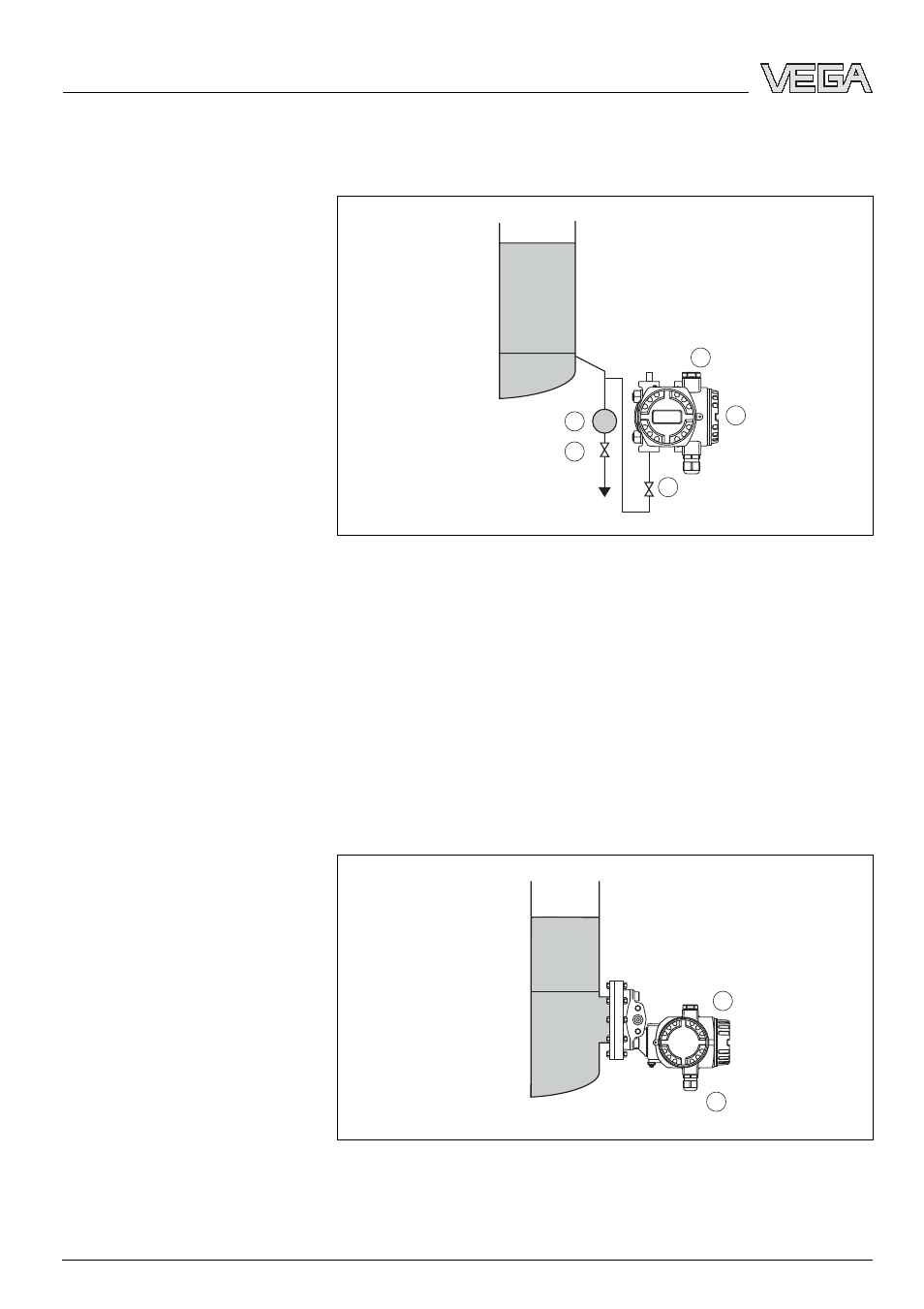

Рис. 8: Схема для измерения уровня в открытой емкости
1
Минусовая сторона открыта к атмосферному давлению
2
VEGADIF 55
3
Запорный вентиль
4
Отделители
5
Спускной вентиль
à
VEGADIF 55 рекомендуется монтировать ниже
нижнего измерительного присоединения, чтобы линии
активного давления всегда были заполнены
жидкостью
à
Минусовая сторона открыта к атмосферному
давлению
+
–
min.
p
atm
p
atm
1
2
Рис. 9: Схема для измерения уровня в открытой емкости
1
VEGADIF 55
2
Минусовая сторона открыта к атмосферному давлению
Измерение уровня в
открытойемкости с линией
активного давления
Измерение уровня в
открытойемкости с
фланцем
