При измерении на средах с присутствием твердых
примесей, например на загрязненных жидкостях,
имеет смысл установить отделитель и спускной
вентиль для улавливания и удаления осадка
+
–
min.
max.
1
2
3
4
5

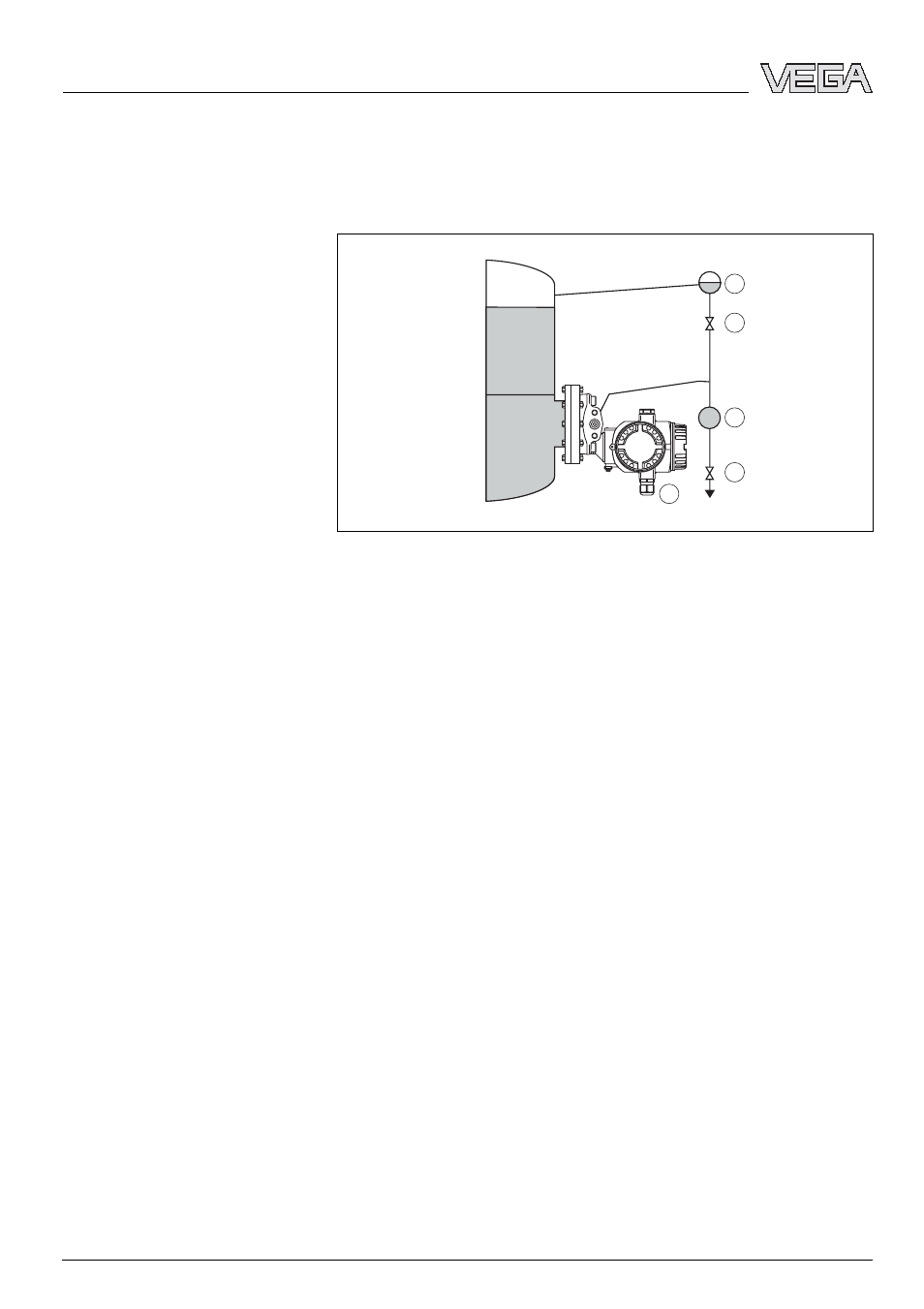

Рис. 14: Схема для измерения уровня в закрытой емкости при наличии
парового слоя
1
Сосуд для конденсата
2
Запорный вентиль
3
Отделители
4
Спускной вентиль
5
VEGADIF 55
à
VEGADIF 55 монтируется прямо на емкости
à
Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
à
Сосуд для конденсата обеспечивает постоянное
присутствие давления на минусовой стороне
à
При измерении на средах с присутствием твердых
примесей, например на загрязненных жидкостях,
имеет смысл установить отделитель и спускной
вентиль для улавливания и удаления осадка
Измерение уровня в
закрытойемкости с
фланцем при наличии
парового слоя
