4.4 Рекомендации по монтажу для измерения
дифференциального давления
+
➃
1
2
3 3

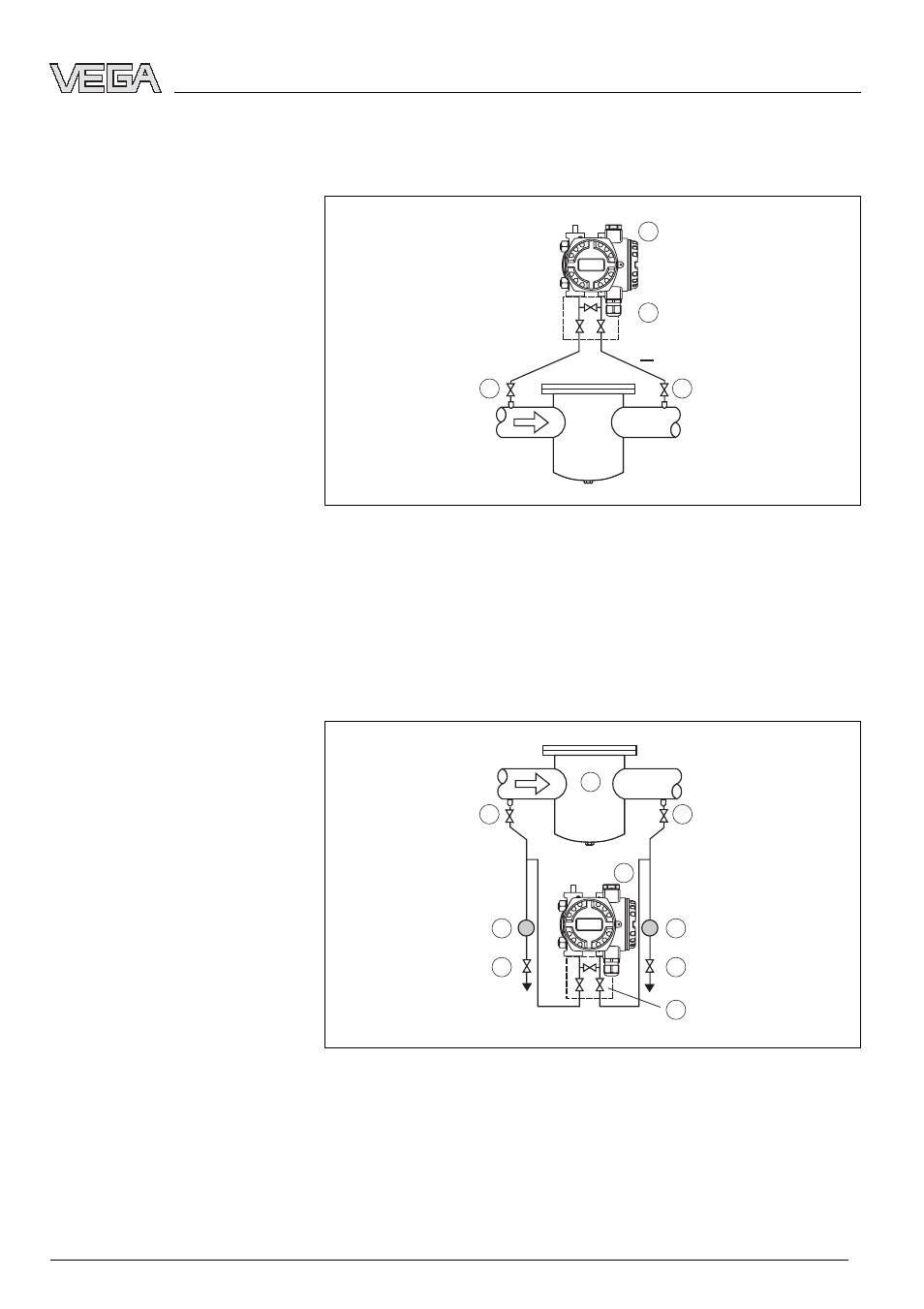

Рис. 15: Схема для измерения дифференциального давления на газах и
парах с помощью VEGADIF 55
1 VEGADIF 55
2 Трехвентильный блок
3 Запорные вентили
4 Фильтр (пример)
à
VEGADIF 55 рекомендуется монтировать сверху,
чтобы конденсат стекал в технологическую линию.
+
–
1
2
4
5
6
4
5
2
3
Рис. 16: Схема для измерения дифференциального давления на жидкостях
с помощью VEGADIF 55
1 Фильтр (пример)
2 Запорные вентили
3 VEGADIF 55
4 Отделители
5 Спускные вентили
6 Трехвентильный блок
Измерение
дифференциального
давления на газах и парах
Измерение
дифференциального
давления на жидкостях
VEGADIF 55 - 4 … 20 mA/HART 21
