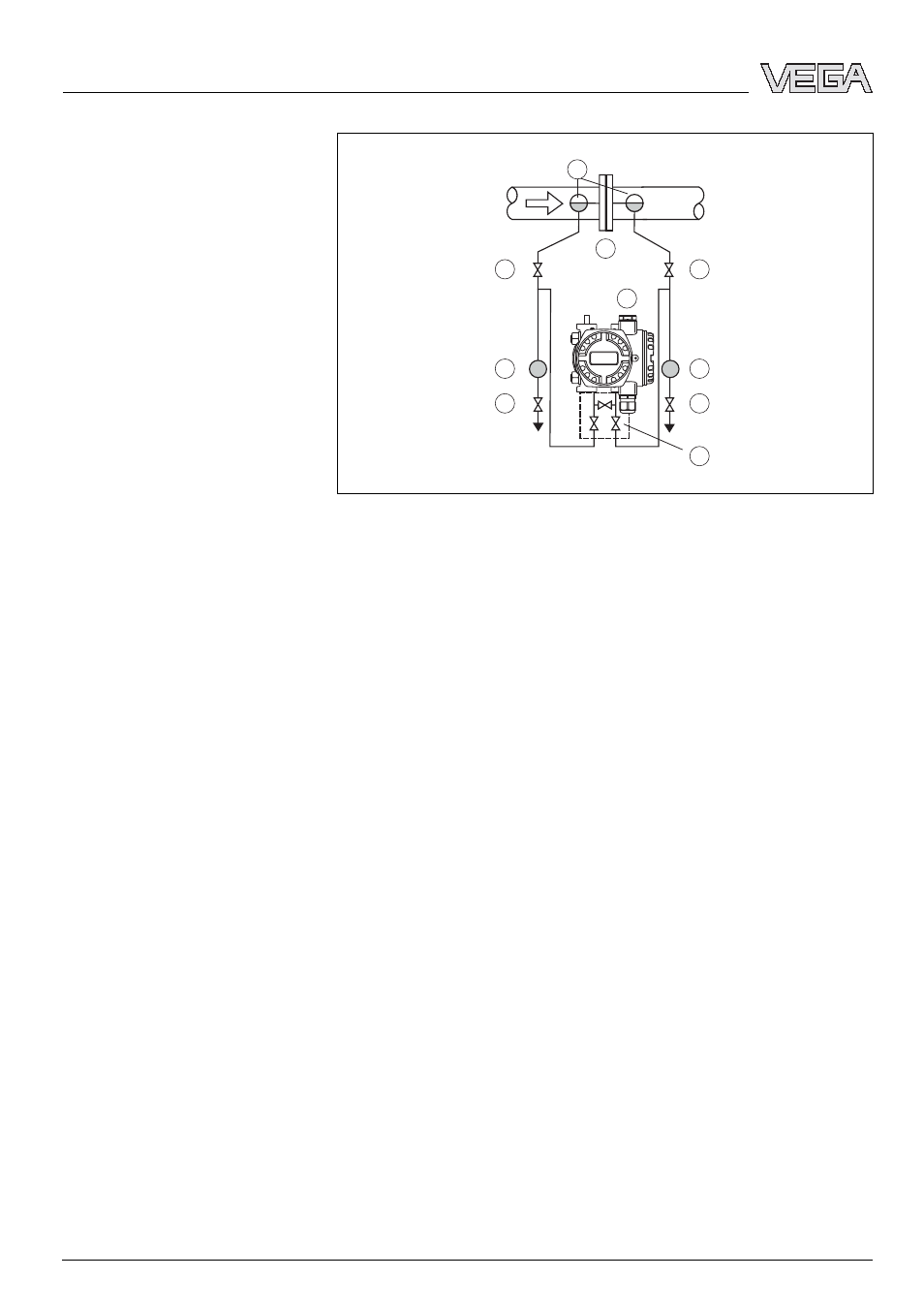

Рис. 6: Схема для измерения расхода на парах с помощью VEGADIF 55
1
Сосуды для конденсата
2
Измерительная диафрагма или трубка Пито
3
Запорные вентили
4
VEGADIF 55
5
Отделители
6
Спускные вентили
7
Трехвентильный блок
à
VEGADIF 55 рекомендуется монтировать снизу
à
Сосуды для конденсата следует монтировать на
одинаковом расстоянии от VEGADIF 55 и с отборными
штуцерами на одной высоте
à
Перед пуском в эксплуатацию следует заполнить
линии активного давления до высоты сосудов для
конденсата
Измерение расхода на паре
14
VEGADIF 55 - 4 … 20 mA/HART
Монтаж
31731
-RU
-060204
