Окружающая температура должна быть одинаковой
для обоих капилляров
Информация:
Измерение уровня обеспечивается только между
верхним краем нижней диафрагмы и нижнем краем
верхней диафрагмы.
+
–
min.
max.
1
2
2
3
4
6
5
5

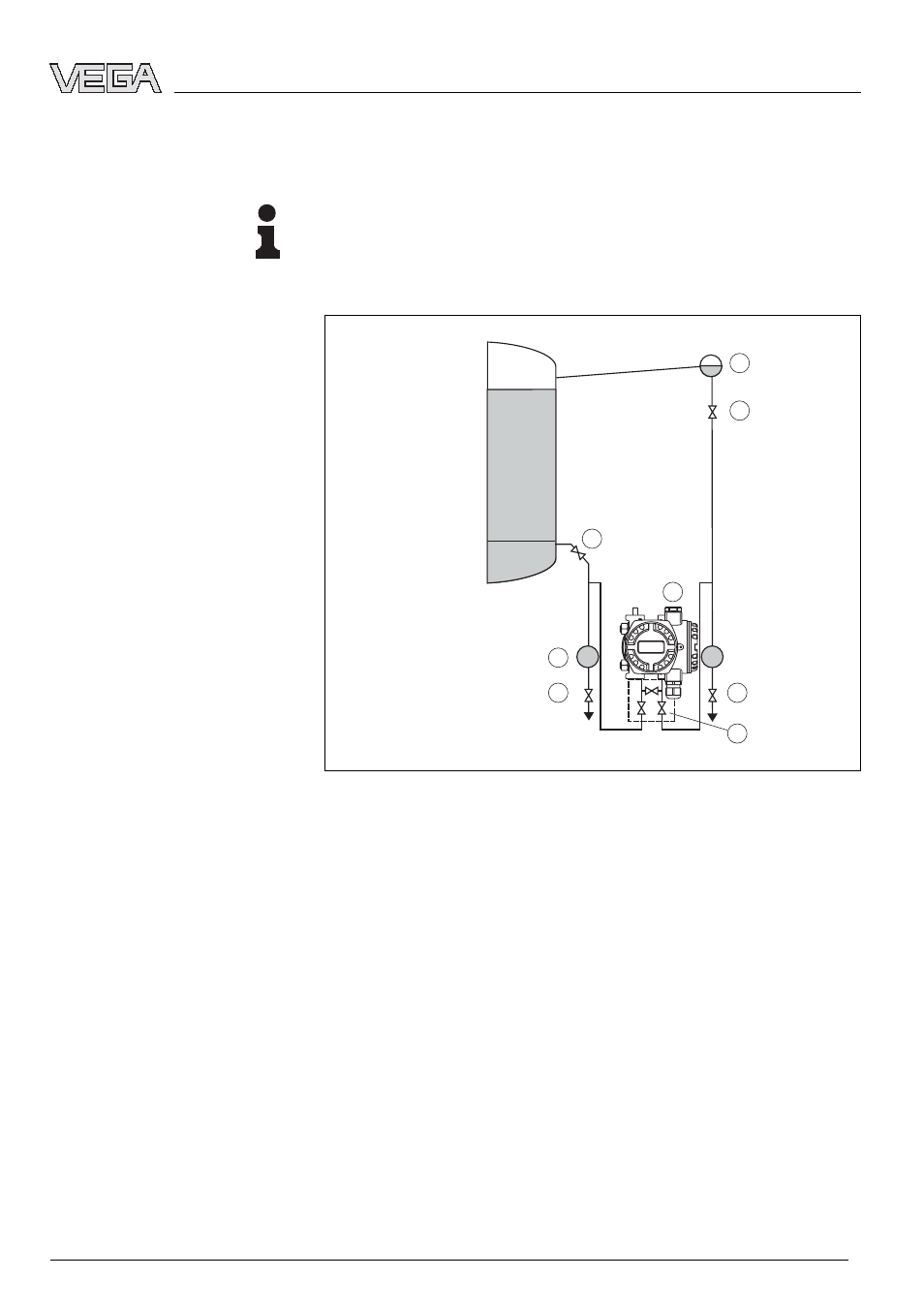

Рис. 13: Схема для измерения уровня в закрытой емкости при наличии
парового слоя
1
Сосуд для конденсата
2
Запорные вентили
3
VEGADIF 55
4
Отделители
5
Спускные вентили
6
Трехвентильный блок
à
VEGADIF 55 рекомендуется монтировать ниже
нижнего измерительного присоединения, чтобы линии
активного давления всегда были заполнены
жидкостью
à
Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
à
Сосуд для конденсата обеспечивает постоянное
присутствие давления на минусовой стороне
Измерение уровня в
закрытойемкости с линией
активного давления при
наличии парового слоя
VEGADIF 55 - 4 … 20 mA/HART
19
