Инструкция по эксплуатации VEGA VEGADIF 55 4 … 20 mA_HART
Страница 80
A
B
+
1
5
6
7
+
–
2
4
3
II
I
III
III

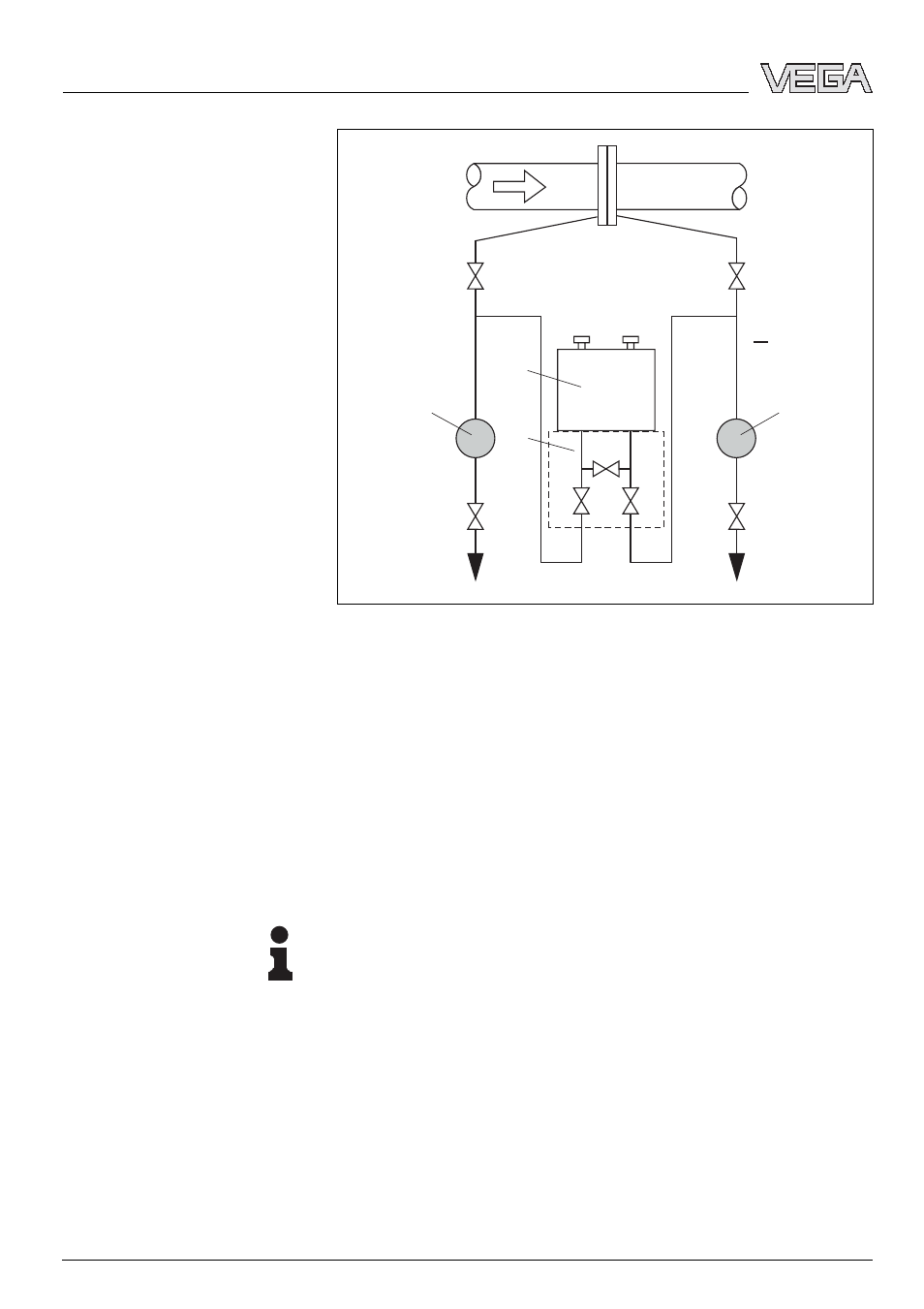

Рис. 49: Рекомендуемая установка для жидкостей
I
VEGADIF 55
II
Трехвентильный блок
III Отделители
1,5 Спускные вентили
2,4 Впускные вентили
3
Уравнительный вентиль
6, 7 Воздушный вентиль на VEGADIF 55
A, BЗапорные вентили
Для подготовки к настройке выполнить следующее:
1 Закрыть вентиль 3.
2 Измерительную установку заполнить продуктом.
Для этого открыть вентили A, B, 2, 4 - продукт втекает.
Примечание:
При необходимости, прочистить линии активного
давления: для газов - продувкой сжатым воздухом, для
жидкостей - промывкой.
6)
l
Закрыть вентили 2 и 4.
l
Открыть вентили 1 и 5.
7)
l
Закрыть вентили 1 и 5.
8)
3 Выпустить воздух из прибора.
6)
При установке с 5 вентилями.
7)
При установке с 5 вентилями.
8)
При установке с 5 вентилями.
Пуск в эксплуатацию
80
VEGADIF 55 - 4 … 20 mA/HART
31731
-RU
-060204
