6 уплотнение при фланцевом монтаже – Инструкция по эксплуатации VEGA VEGADIF 55 4 … 20 mA_HART
Страница 25
Advertising
+
+ –
–
+
–
H1
–
+

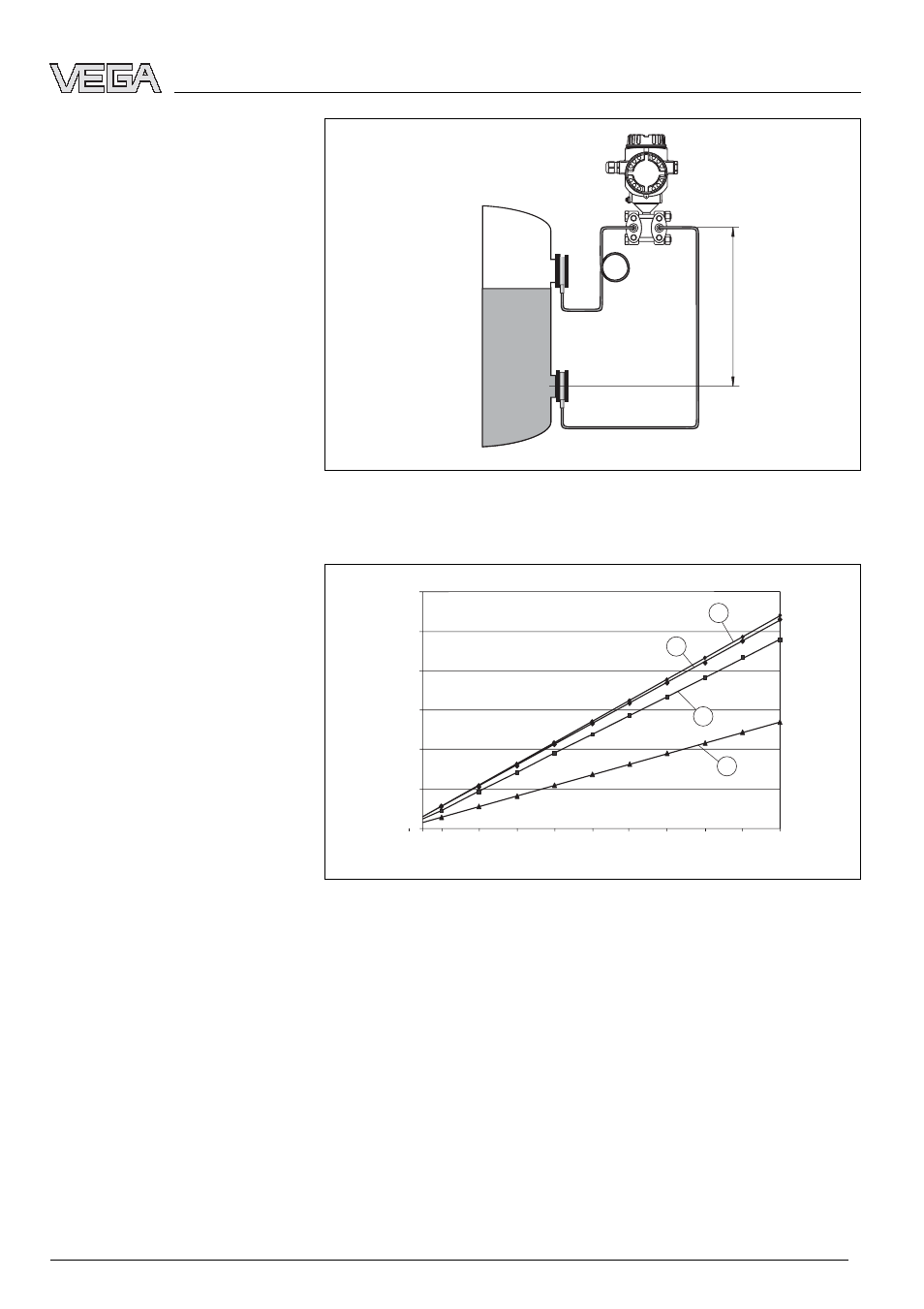

Рис. 19: Монтаж выше нижней изолирующей диафрагмы
0,0
2,0
4,0
6,0
8,0
10,0
12,0
50 100
300
400
500
600
700
800
900 1000
200
2
1
3
4
Рис. 20: График максимальной высоты монтажа над нижней изолирующей
диафрагмой при применении под вакуумом в зависимости от давления на
изолирующую диафрагму на плюсовой стороне
1
Растительное масло
2
Силиконовое масло
3
Высокотемпературное масло
4
Инертное масло
VEGADIF 55 - 4 … 20 mA/HART
25
Монтаж
