VEGADIF 55 монтируется прямо на емкости
à
Минусовая сторона открыта к атмосферному
давлению
+
–
min.
max.
1
3
4
3
4
5
1
2

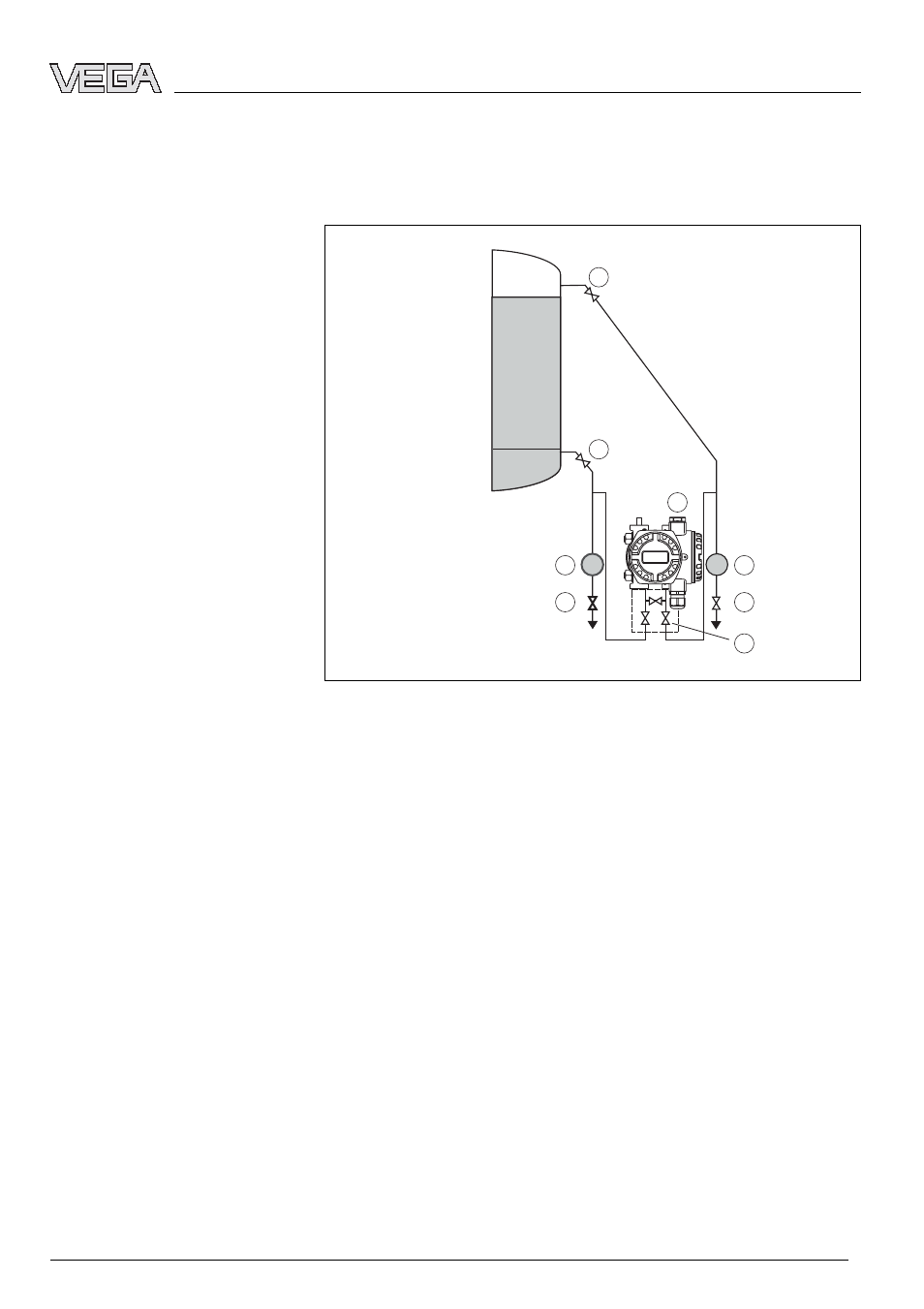

Рис. 10: Схема для измерения уровня в закрытой емкости
1
Запорные вентили
2
VEGADIF 55
3
Отделители
4
Спускные вентили
5
Трехвентильный блок
à
VEGADIF 55 рекомендуется монтировать ниже
нижнего измерительного присоединения, чтобы линии
активного давления всегда были заполнены
жидкостью
à
Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
à
При измерении на средах с присутствием твердых
примесей, например на загрязненных жидкостях,
имеет смысл установить отделитель и спускной
вентиль для улавливания и удаления осадка
Измерение уровня в
закрытойемкости с линией
активного давления
