Страница 10
1
2
3
4
1
p
2
p

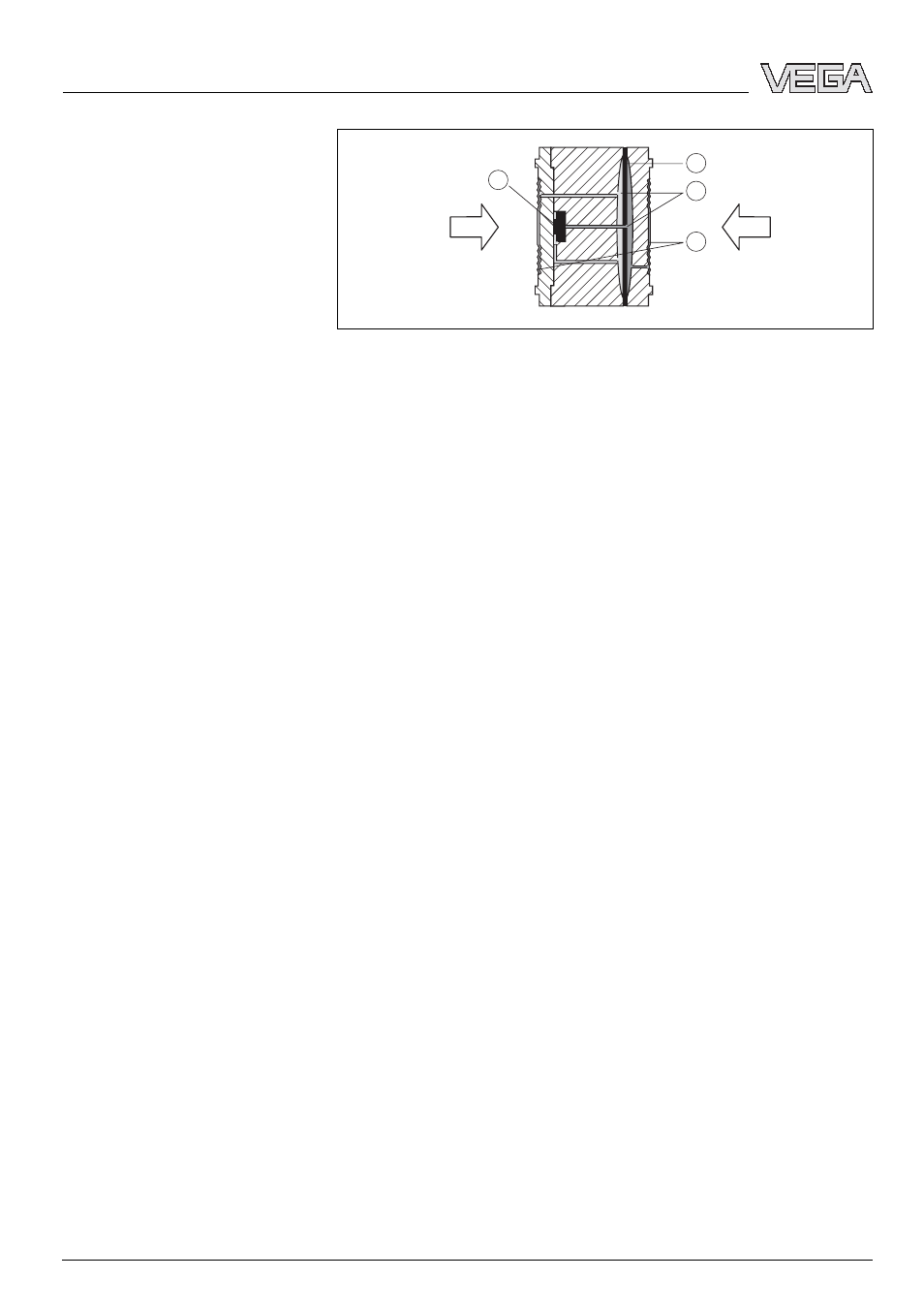

Рис. 3: Металлическая измерительная ячейка от 100 mbar
1
Измерительный элемент
2
Предохранительная мембрана/Срединная мембрана
3
Заполняющее масло
4
Разделительная мембрана
Двухпроводная система электроники с выходом 4 … 20 mA/
HART, с подачей питания и передачей измеренных
значений по одному и тому же кабелю.
Диапазон напряжения питания различается в
зависимости от исполнения прибора (см. п. "Технические
данные" в "Приложении").
3.3 Настройка
Для настройки VEGADIF 55 могут использоваться три
различных устройства:
l
Встроенная клавиатура и местный индикатор
(вариант)
l
Персональный компьютер с программным
обеспечением для настройки, соответствующим
стандарту FDT/DTM, например PACTware™
l
Ручной манипулятор HART
Введенные параметры обычно сохраняются в памяти
VEGADIF 55, при настройке с помощью ПК и PACTware™
можно также сохранить параметры в памяти компьютера.
3.4 Хранение и транспортировка
Прибор поставляется в упаковке, которая при
транспортировке обеспечивает его защиту в
соответствии с DIN EN 24180.
Упаковка прибора в стандартном исполнении состоит из
экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном
Питание
Упаковка
10
VEGADIF 55 - 4 … 20 mA/HART
Описание
31731
-RU
-060204
