5.3 Схемы подключения
Test
Test
4... 20mA
5
4
3
2
1

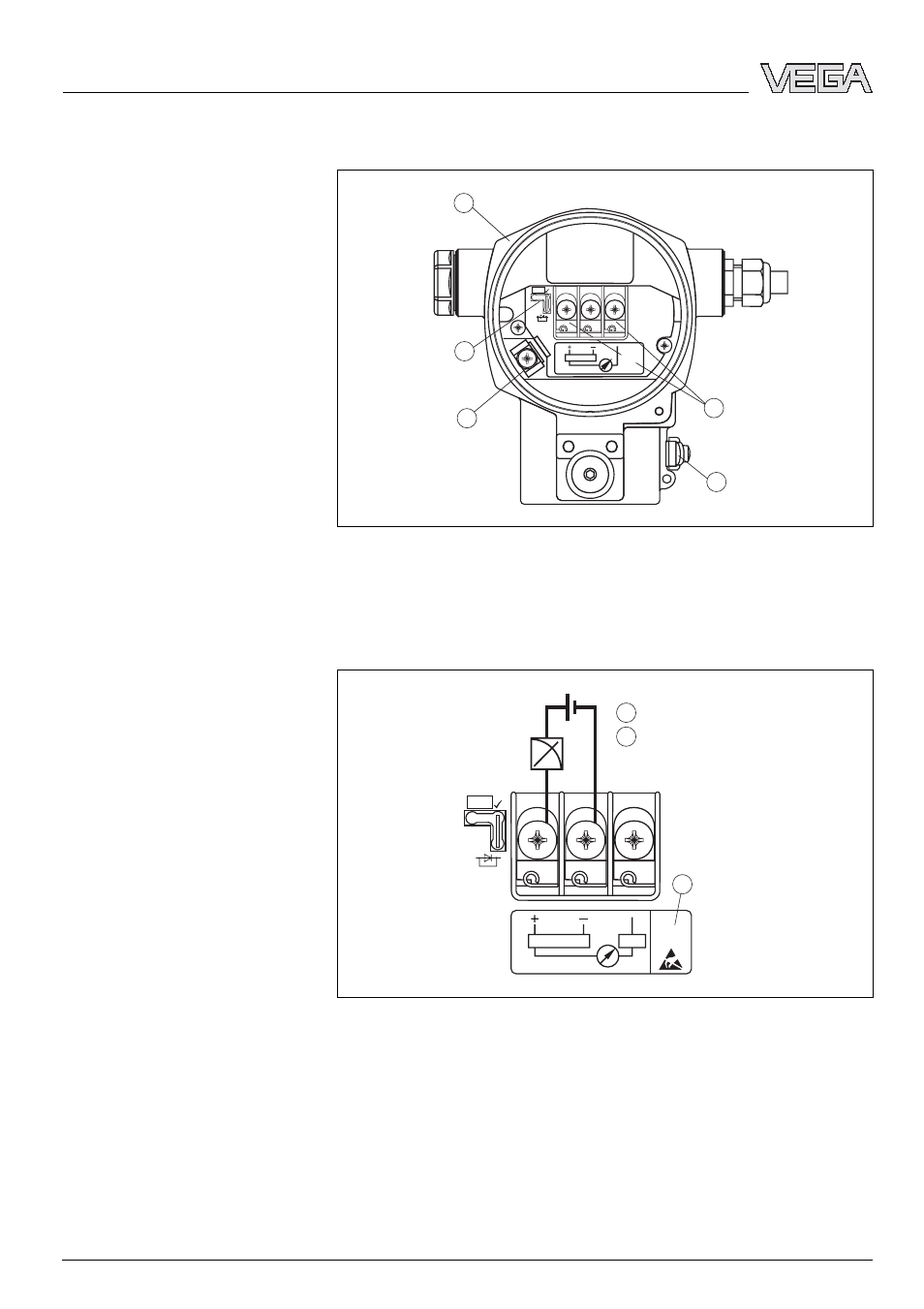

Рис. 23: Общий вид корпуса, вид со стороны отсека подключения
1
Корпус
2
Вставной мостик для тестового сигнала 4 … 20 mA
3
Внутренняя клемма заземления
4
Внешняя клемма заземления
5
Тестовый сигнал 4 … 20 mA между плюсовым и тестовым контактами
Test
4... 20mA
4...20 mA
10,5 V DC
11,5 V DC
Test
1
2
3
Рис. 24: Схема подключения VEGADIF 55
1
Питание/Выход сигнала: минимальное напряжение питания =
10,5 V DC, мостик вставлен в соотв. с рисунком
2
Питание/Выход сигнала: минимальное напряжение питания =
11,5 V DC, мостик вставлен в "тестовую" позицию
Общийвид корпуса
Схема подключения
Подключение к источнику питания
30
VEGADIF 55 - 4 … 20 mA/HART
31731
-RU
-060204
