A
B
6 7
3
2 4
1 5
+ –
II
I
III III

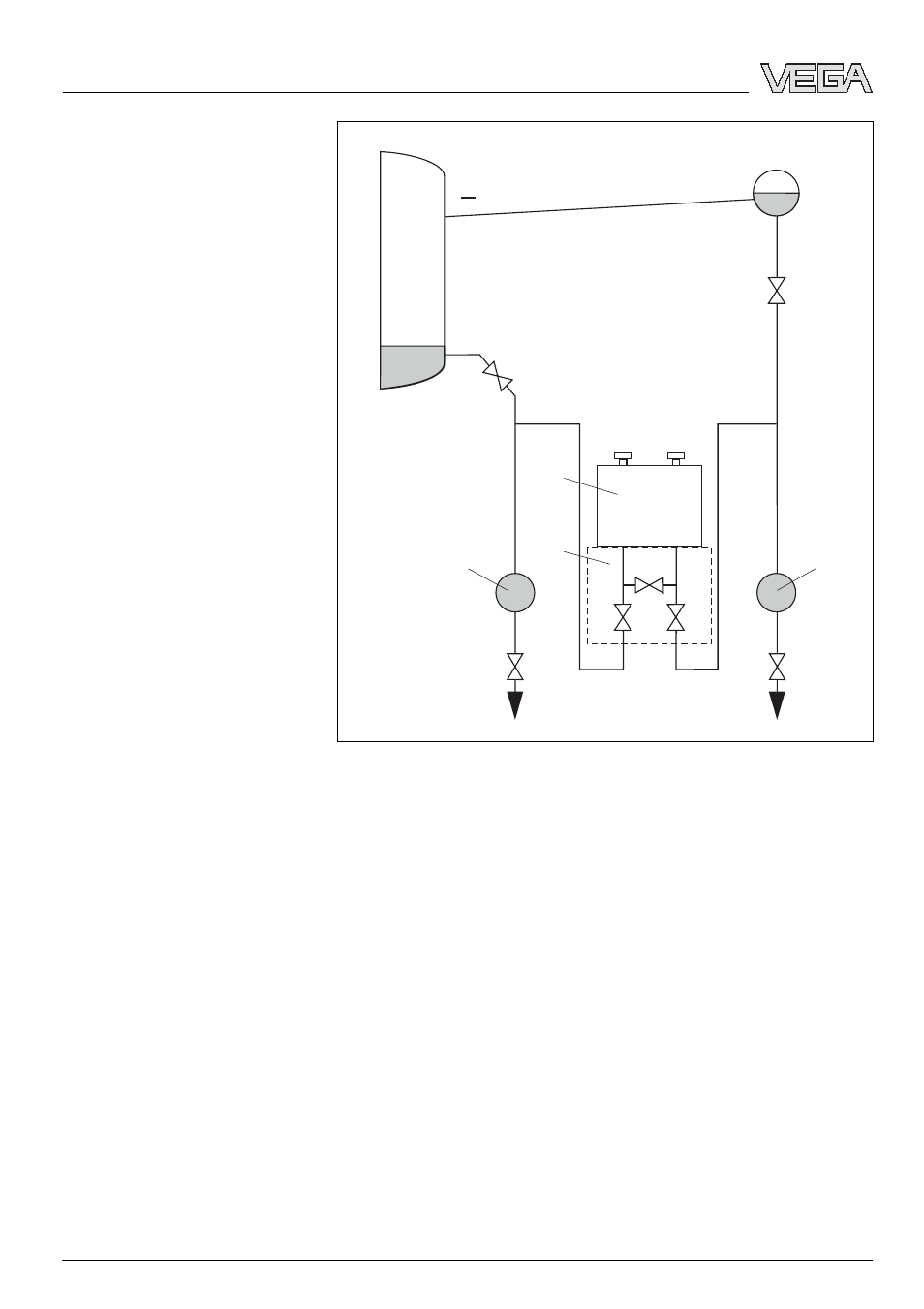

Рис. 47: Закрытая емкость с паровым слоем
I VEGADIF 55
II Трехвентильный блок
III Отделители
1, 5 Спускные вентили
2, 4 Впускные вентили
3 Уравнительный вентиль
6, 7 Воздушный вентиль на VEGADIF 55
A, BЗапорные вентили
Для подготовки к настройке выполнить следующее:
1 Наполнить емкость до уровня выше нижнего отвода.
2 Измерительную установку заполнить продуктом.
Открыть вентили A и B - запорные вентили открыты.
Минусовую линию активного давления заполнить до
высоты сосуда для конденсата.
3 Выпустить воздух из прибора.
Открыть вентили 2 и 4 - продукт поступает.
Открыть вентиль 3 - плюсовая и минусовая стороны
выравниваются.
Пуск в эксплуатацию
74 VEGADIF 55 - 4 … 20 mA/HART
