4 Монтаж
4.1 Общие указания
Материалы контактирующих с продуктом деталей
(уплотнения, присоединения и т.п.) должны быть
стойкими к рабочим условиям (среде, температуре и т.п.)
Положение прибора должно быть удобным для монтажа и
подключения, а также для последующей установки
модуля индикации и настройки. Ослабив стопорный винт,
корпус прибора можно повернуть на 380°.
Выполнить следующее:
1 Ослабить стопорный винт с помощью 2-
миллиметрового торцового шестигранного ключа
2 Повернуть корпус (макс. на 380°)
3 Снова затянуть стопорный винт
max. 380°

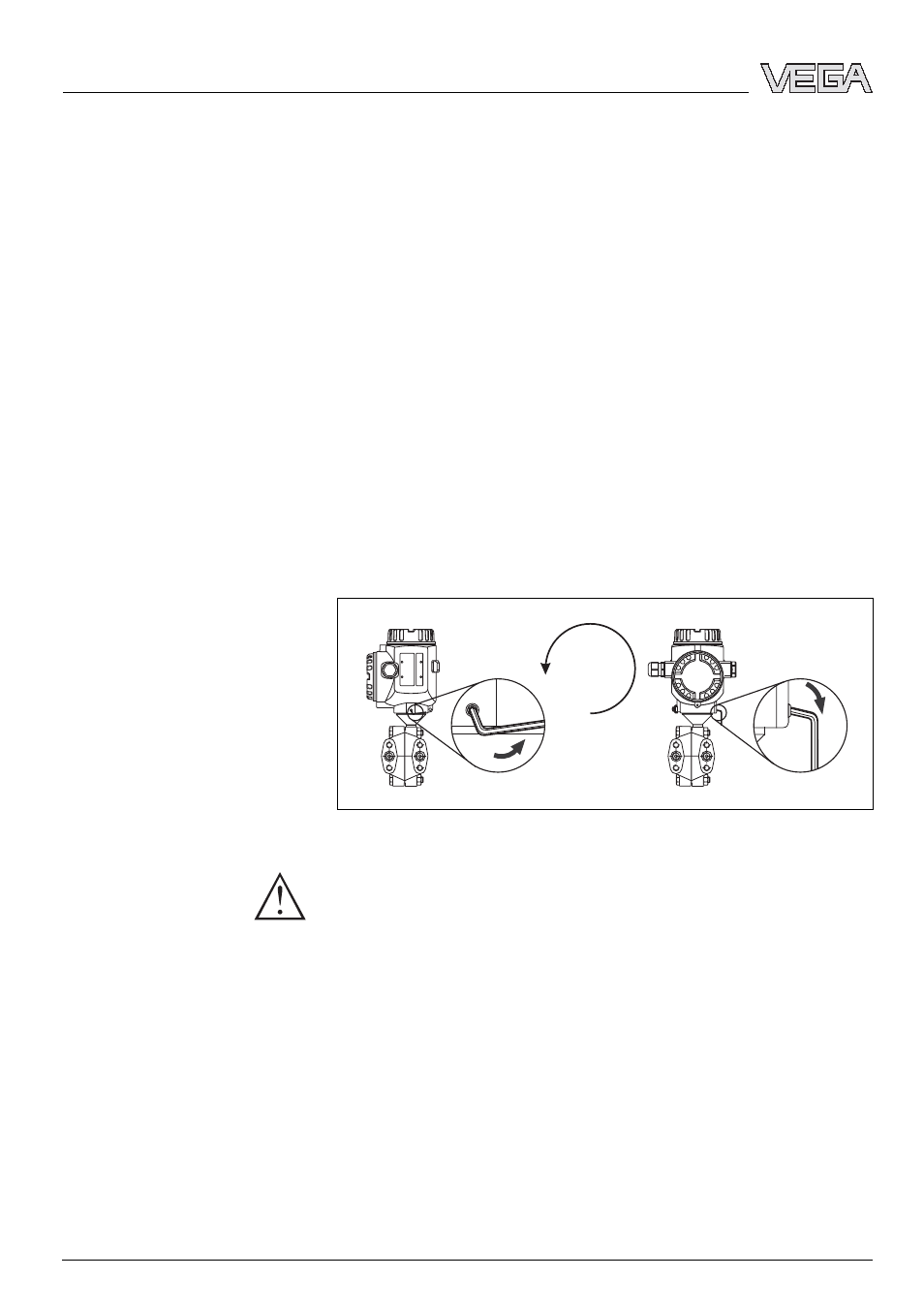

Рис. 4: Ориентация корпуса
Опасность!
Полиэтиленовую пленку, в которую запаян датчик для
применения на кислороде, можно снимать только
непосредственно перед монтажом прибора. После
удаления защиты на присоединении становится виден
знак "O₂". Следует исключить попадание масла, жира или
грязи на прибор. Взрывоопасно!
Использовать рекомендуемый кабель (см. " Подключение
к источнику питания ") и туго затянуть кабельный ввод.
Для защиты VEGADIF 55 от попадания влаги
рекомендуется соединительный кабель перед кабельным
вводом направить вниз, чтобы влага от дождя или
конденсата могла с него стекать. Данные рекомендации
Материалы
контактирующих с
продуктом деталей
Положение при монтаже
Применение на
кислороде
Наружная влага
