измеритель тока должен иметь внутреннее
сопротивление < 0.7 Ом. Позицию вставного мостика см.
на рисунках ниже.
Test

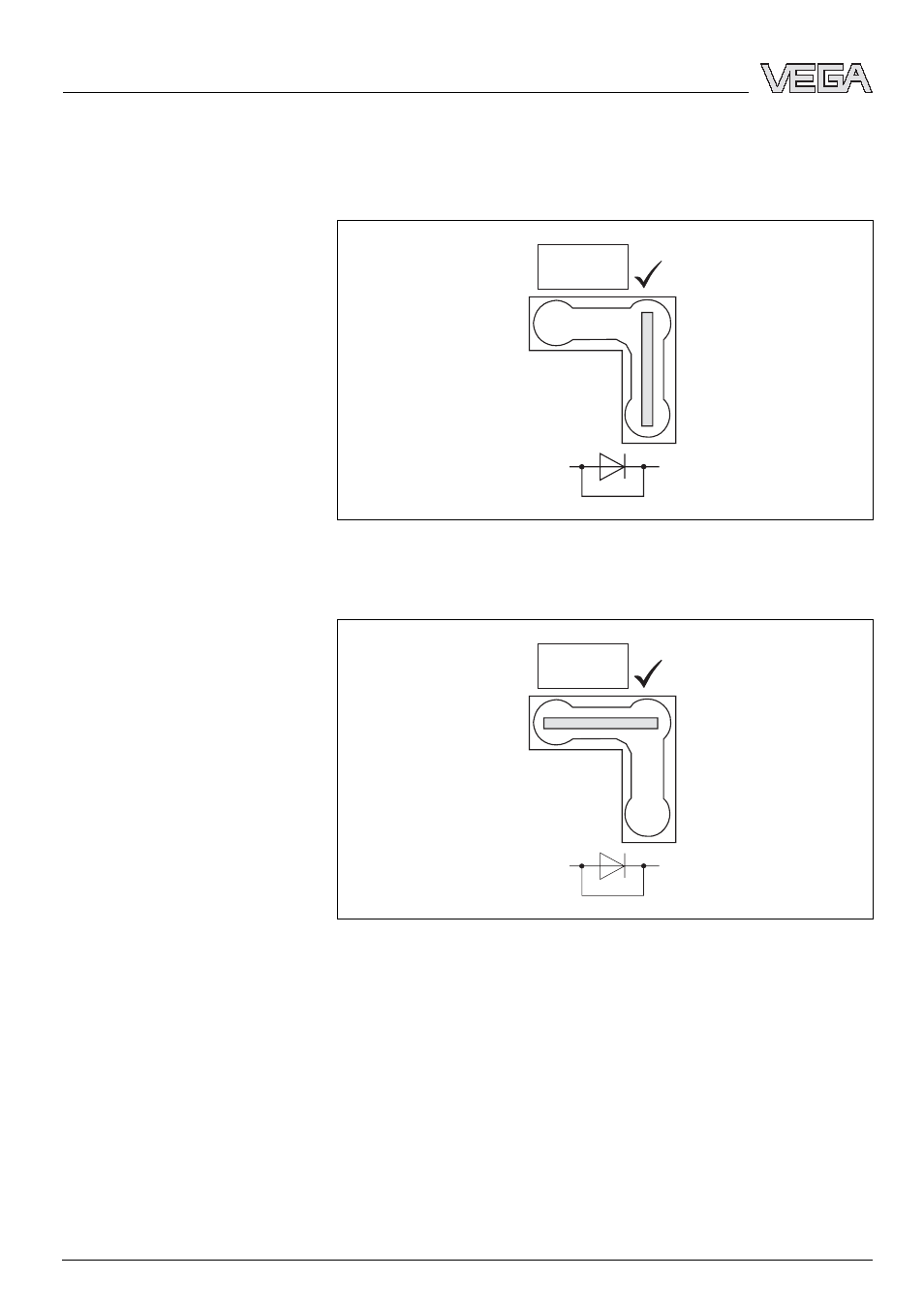

Рис. 28: Позиция вставного мостика без тестового сигнала. Минимальное
напряжение питания 10,5 V DC.
Test
Рис. 29: Позиция вставного мостика с тестовым сигналом. Минимальное
напряжение питания 11,5 V DC.
Подключение к источнику питания
32 VEGADIF 55 - 4 … 20 mA/HART
