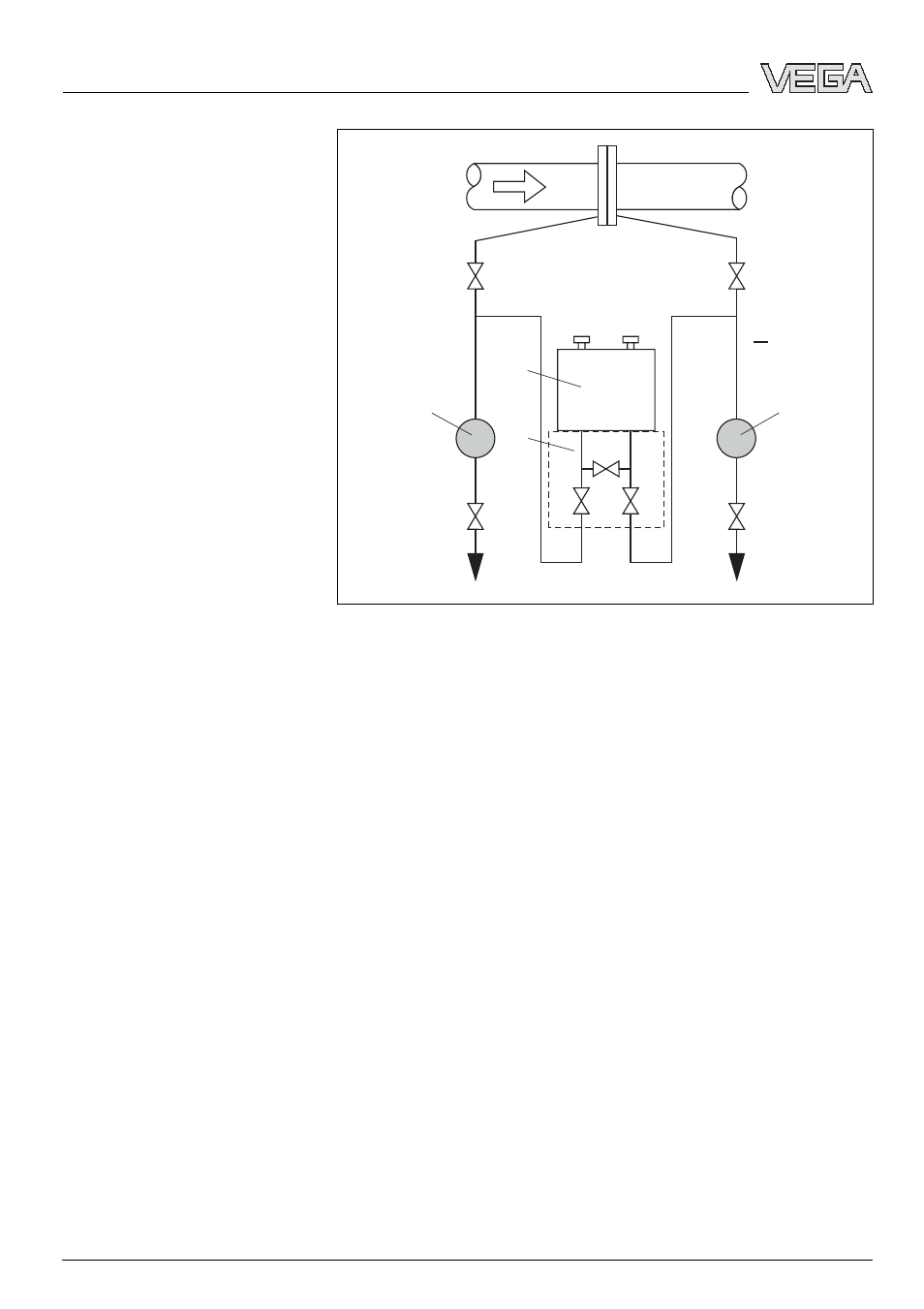

Рис. 44: Рекомендуемая установка для жидкостей
I
VEGADIF 55
II
Трехвентильный блок
III Отделители
1,5 Спускные вентили
2,4 Впускные вентили
3
Уравнительный вентиль
6,7 Воздушный вентиль на VEGADIF 55
A, BЗапорные вентили
Для подготовки к настройке выполнить следующее:
1 Закрыть вентиль 3.
2 Измерительную установку заполнить продуктом.
Для этого открыть вентили A, B, 2, 4 - продукт втекает.
3 Прочистить линии активного давления.
2)
: для газов -
продувкой сжатым воздухом, для жидкостей -
промывкой.
Для этого закрыть вентили 2 и 4.
Потом открыть вентили 1 и 5.
3)
, тем самым
осуществляется продувка/промывка линий активного
давления.
После очистки закрыть вентили 1 и 5.
4)
4 Выпустить воздух из прибора.
2)
При установке с 5 вентилями.
3)
При установке с 5 вентилями
4)
При установке с 5 вентилями.
