≥ 100 mm

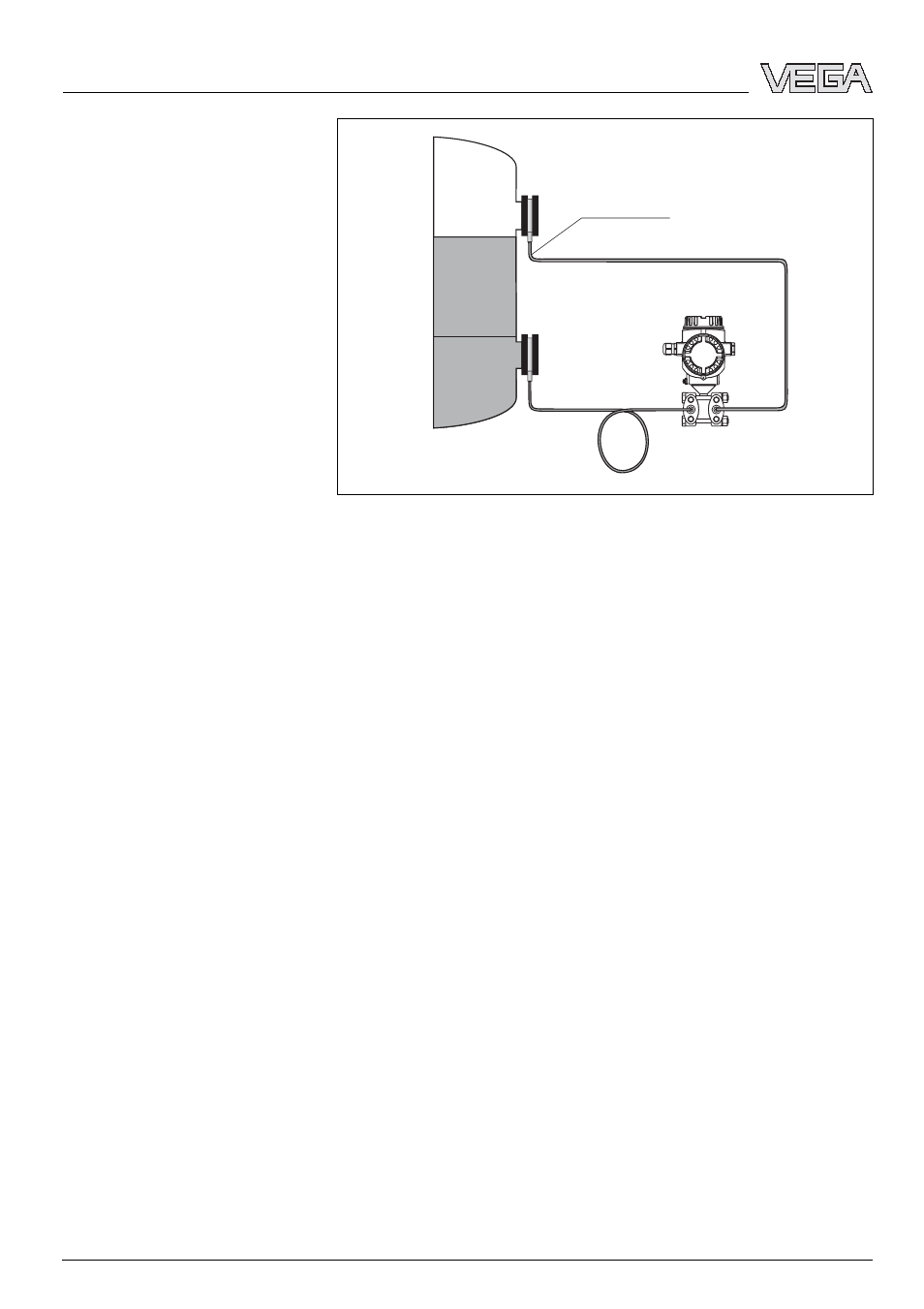

Рис. 18: Рекомендация по монтажу VEGADIF 55 с изолирующими
диафрагмами и капиллярами для применения под вакуумом:
преобразователь давления размещать ниже нижней изолирующей
диафрагмы
Применение под вакуумом
При применении под вакуумом преобразователь
давления рекомендуется монтировать ниже нижней
изолирующей диафрагмы. Таким образом можно
избежать вакуумной нагрузки на изолирующую
диафрагму вследствие присутствия заполняющего масла
в капиллярах.
При монтаже прибора выше нижней изолирующей
диафрагмы максимальная разность высоты H1 не должна
превышать значений на графике слева. Максимальная
разность высоты зависит от плотности заполняющего
масла и от наименьшего давления, которое может
оказываться на изолирующую диафрагму на плюсовой
стороне (пустая емкость). См. рис. слева.
