1
2
3
8
7
6
5
4
Han7D
–
+
+ –
–
+
VEGADIF55

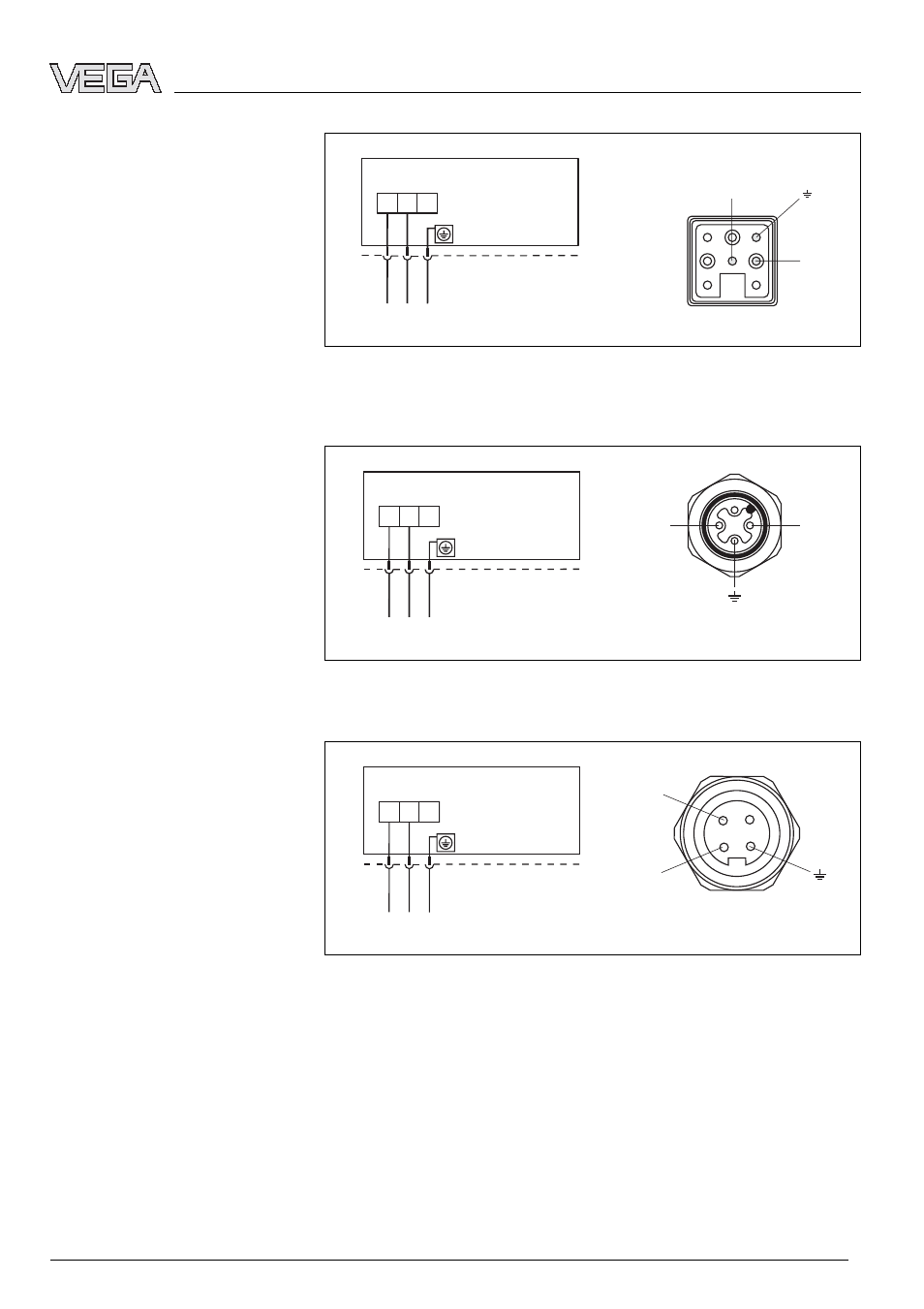

Рис. 25: Схема подключения VEGADIF 55 со штекерным разъемом Harting
Han7D. Слева: подключение внутри прибора. Справа: вид на разъем на
приборе
VEGADIF55
M12x1
–
+
+ –
–
+
Рис. 26: Схема подключения VEGADIF 55 со штекерным разъемом M12x1.
Слева: подключение внутри прибора. Справа: вид на разъем на приборе
VEGADIF55
7/8"
–
+
+ –
–
+
Рис. 27: Схема подключения VEGADIF 55 со штекерным разъемом 7/8".
Слева: подключение внутри прибора. Справа: вид на разъем на приборе
5.4 Снятие тестового сигнала 4 … 20 mA
Снять тестовый сигнал 4 … 20 mA можно через плюсовый
и тестовый контакты, не прерывая измерение. Путем
простой перестановки вставного мостика уменьшается
минимальное напряжение питания прибора. Тем же
образом можно обеспечить работу со слабым источником
питания. Чтобы ошибка измерения была ниже 0,1 %,
Схема подключения со
штекерным разъемом Hart-
ing Han7D
Схема подключения со
штекерным разъемом
M12x1
Схема подключения со
штекерным разъемом 7/8""
Подключение к источнику питания
VEGADIF 55 - 4 … 20 mA/HART
