5.5 Нагрузка

1

2

30

20

10,5

U

[V]

40

45

1282

1500

847

413

Test

3

4

Ω

RLmax

RLmax

U - 10,5 V

23 mA

[ ]

30

20

11,5

U

[V]

40 45

1239

1456

804

369

Test

3

4

RLmax

U - 11,5 V

23 mA

Ω

RLmax

[ ]

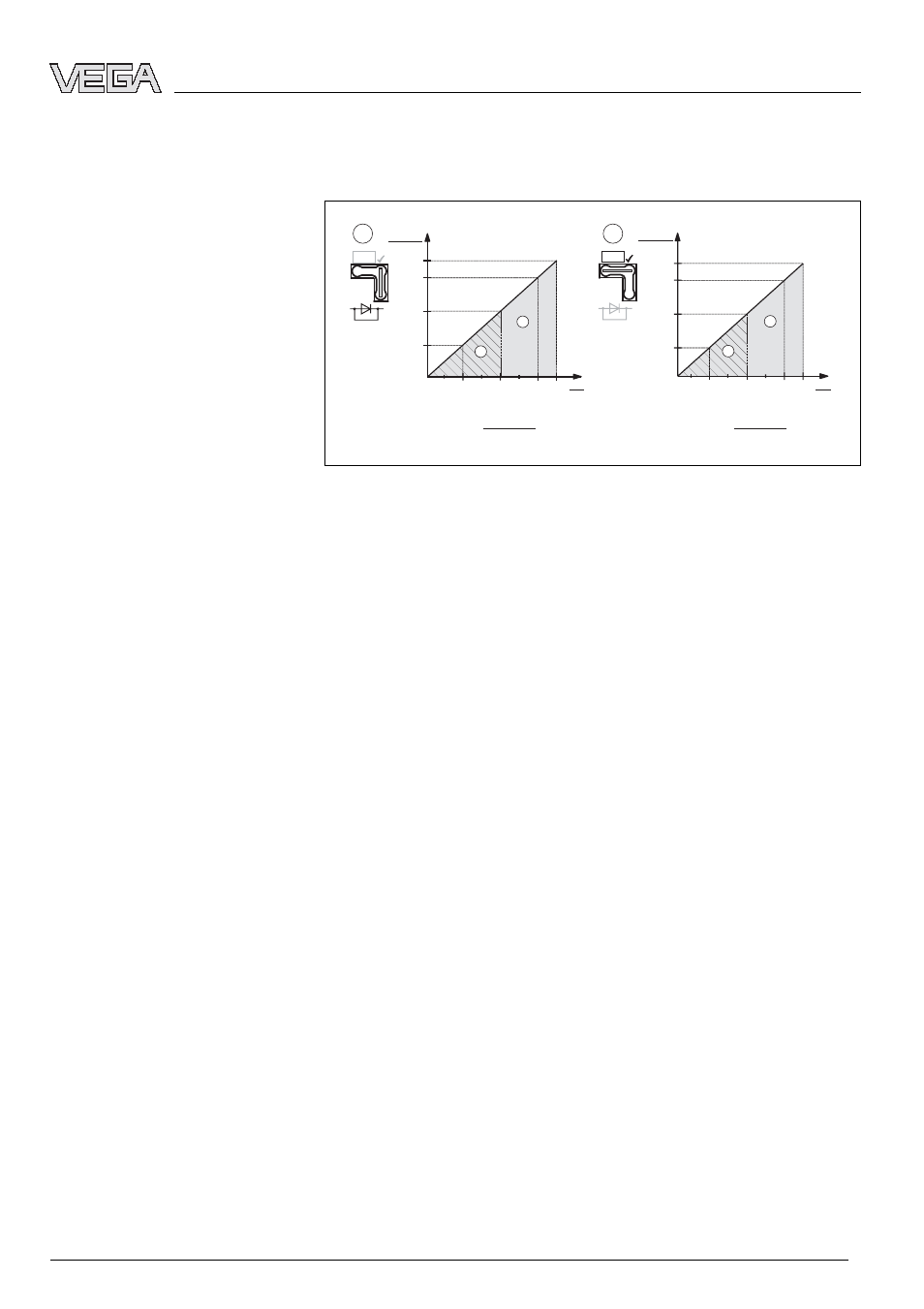

Рис. 30: Диаграмма нагрузки: учитывать позицию вставного мостика и

защиту от воспламенения. RLmax макс. сопротивление нагрузки, U

напряжение питания

1

Мостик для тестового сигнала 4 … 20 mA вставлен в "нетестовую"

позицию

2

Мостик для тестового сигнала 4 … 20 mA вставлен в "тестовую"

позицию

3

Напряжение питания 10,5 (11,5) … 30 V DC для EEx ia, 1/2 D, 1 GD, 1/2

GD, FM IS и CSA IS

4

Напряжение питания 10,5 (11,5) … 45 V DC для устройств без

взрывозащиты, 1/3 D, EEx d, EEx nA, FM XP, FM DIP, FM NI, CSA XP и

CSA Dust-Ex

5.6 Проверка подключения

После выполнения электрического подключения прибора

необходимо проверить следующее:

l

Напряжение питания соответствует данным на

типовом шильдике?

l

Прибор подключен согласно п. "Подключение к

источнику питания"?

l

Все винты надежно затянуты?

l

Крышка корпуса плотно завинчена?

При подаче напряжения на прибор загорается на

несколько секунд зеленый светодиод на электронном

блоке или загорается местный индикатор, если он

подключен.

5.7 Включение питания

После подключения VEGADIF 55 к источнику питания или

после восстановления напряжения выполняется

самопроверка прибора и происходит следующее:

Включение питания

Подключение к источнику питания

VEGADIF 55 - 4 … 20 mA/HART

33

31731

-RU

-060204
