1
2 2
3
5 5
6
4 4

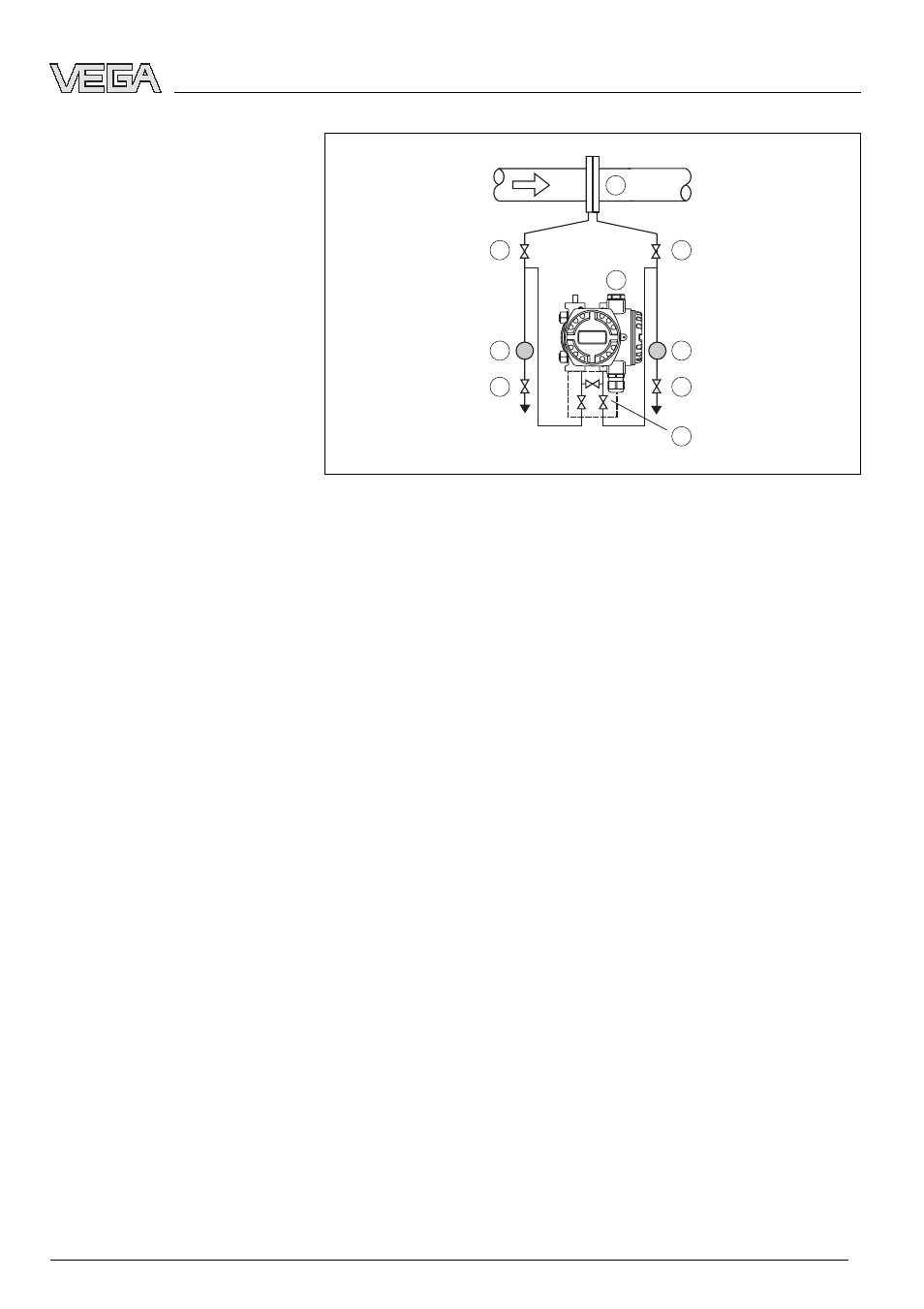

Рис. 7: Схема для измерения расхода на жидкостях с помощью VEGADIF
55
1 Измерительная диафрагма или трубка Пито
2 Запорные вентили
3 VEGADIF 55
4 Отделители
5 Спускные вентили
6 Трехвентильный блок
à
VEGADIF 55 рекомендуется монтировать снизу, тогда
линии активного давления будут всегда заполнены
жидкостью, а газовые пузырьки будут подниматься
назад в технологическую линию
à
При измерении на средах с присутствием твердых
примесей, например на загрязненных жидкостях,
имеет смысл установить отделители и спускные
вентили для улавливания и удаления осадка
à
Перед пуском в эксплуатацию следует заполнить
линии активного давления до высоты сосудов для
конденсата
Измерение расхода на
жидкостях
VEGADIF 55 - 4 … 20 mA/HART 15
Монтаж
