Инструкция по эксплуатации VEGA VEGADIF 55 4 … 20 mA_HART
Страница 22
à
VEGADIF 55 рекомендуется монтировать снизу, тогда
линии активного давления будут всегда заполнены
жидкостью, а газовые пузырьки будут подниматься
назад в технологическую линию
à
При измерении на средах с присутствием твердых
примесей, например на загрязненных жидкостях,
имеет смысл установить отделитель и спускной
вентиль для улавливания и удаления осадка
+
–
1
4
2
2
3

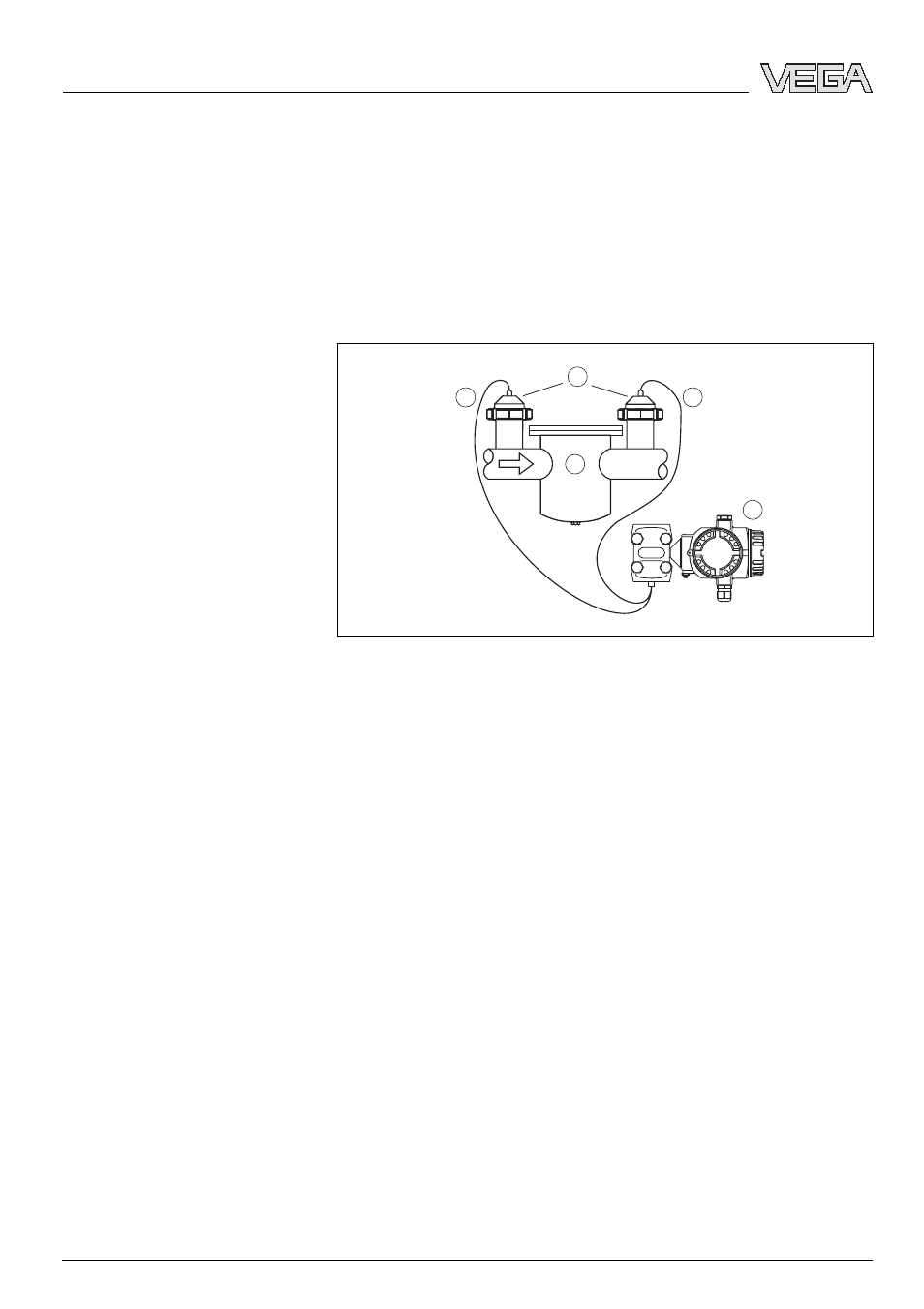

Рис. 17: Схема для измерения дифференциального давления на газах,
парах и жидкостях с помощью VEGADIF 55
1
Ячейки изолирующей диафрагмы
2
Капилляр
3
Фильтр (пример)
4
VEGADIF 55
à
Изолирующие диафрагмы с капиллярами монтируются
сверху или сбоку на трубопроводе
à
Для применения на вакууме: VEGADIF 55 следует
монтировать внизу места измерения
à
Окружающая температура должна быть одинаковой
для обоих капилляров
4.5 Рекомендации по монтажу устройств с
изолирующими диафрагмами
Изолирующие диафрагмы
Для изолирующих диафрагм необходимо учитывать
следующее:
Измерение
дифференциального
давления на газах, парах и
жидкостях
22
VEGADIF 55 - 4 … 20 mA/HART
Монтаж
31731
-RU
-060204
