VEGASON 51K ... 53K
Запуск в работу
Ri < 250
+
-
250
Ri < 250
+
-
6.1 Обслуживание с карманной HART ®-ЭВМ
С каждой карманной HART ®-ЭВМ Вы
можете запускать в работу ультразвуко-
вые датчики VEGASON серии 50 К, как и
все другие HART ®-способные датчики.
Специальное DDD (Data-Device-
Description) не является необходимым.

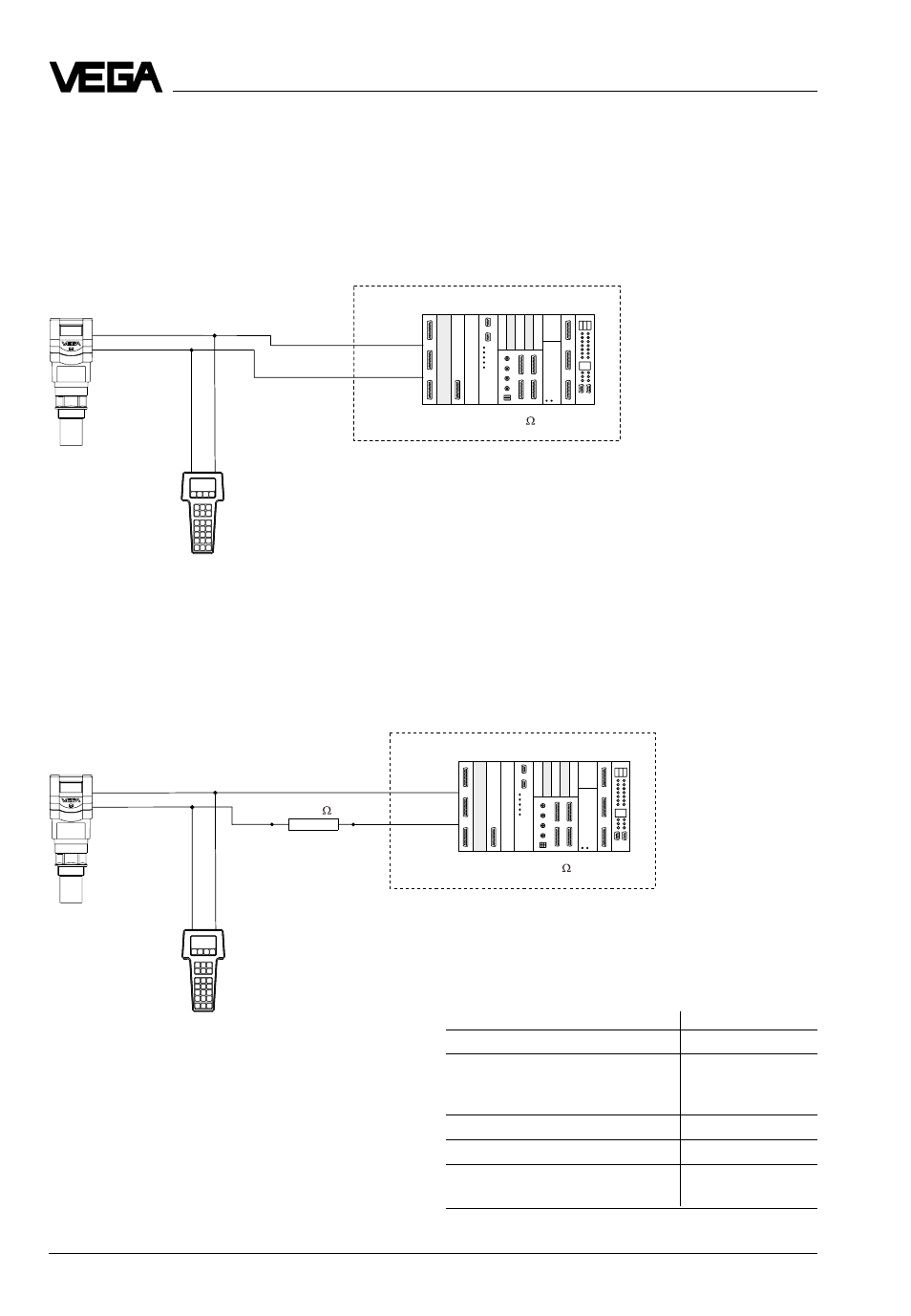

Подключите карманную HART ®-ЭВМ
просто к сигнальному проводу датчика,
после того как Вы подключили датчик к
питающему напряжению.
Обратите внимание:
Если сопротивление источника питания
меньше чем 250 Ом, то нужно для обслу-
живания включить в сигнальный-/ подклю-
чающий провод сопротивление.
Цифровые обслуживающие и коммуника-
ционные сигналы при слишком маленьком
сопротивлении питающего источника тока
или системы формирования сигнала прак-
тически коротко замыкаются, так что
связь датчика не была бы надежной.
Подключение к устройству формиро-
вания сигнала VEGA
Если Вы подключаете HART ® способный
датчик к устройству формирования сигна-
ла VEGA, то Вы должны для продолжи-
тельного HART ®-обслуживания подклю-
чить датчик через сопротивление
согласно следующей таблице. Для того,
чтобы вместе с внутренним сопротивлени-
ем прибора обеспечить необходимую для
HART ®-прибора величину 250 Ом.
VEGA-signal conditioning instr.
Rx
VEGAMET 513, 514, 515, 602
50 … 100 Ohm
VEGAMET 614
no additional
VEGADIS 371
resistor
required
VEGAMET 601
200 … 250 Ohm
VEGASEL 643
150 … 200 Ohm
VEGAMET 513 S4, 514 S4
515 S4, VEGALOG EA-card
100 … 150 Ohm
