Энергия ультразвукового импульса рас-
пределяется при далеко удаленной меша-
ющей поверхности на большую площадь,
так что отраженный там ложный эхо-
сигнал слабее и таким образом менее
критичен, чем в близких областях.
Кроме того, обратите внимание по возмож-
ности на вертикальное направление оси
датчика на поверхность заполняемого
вещества и избегайте, если возможно,
попадания внутренних конструкций
резервуаров, например, труб и распорок в
100% область излучаемого конуса.

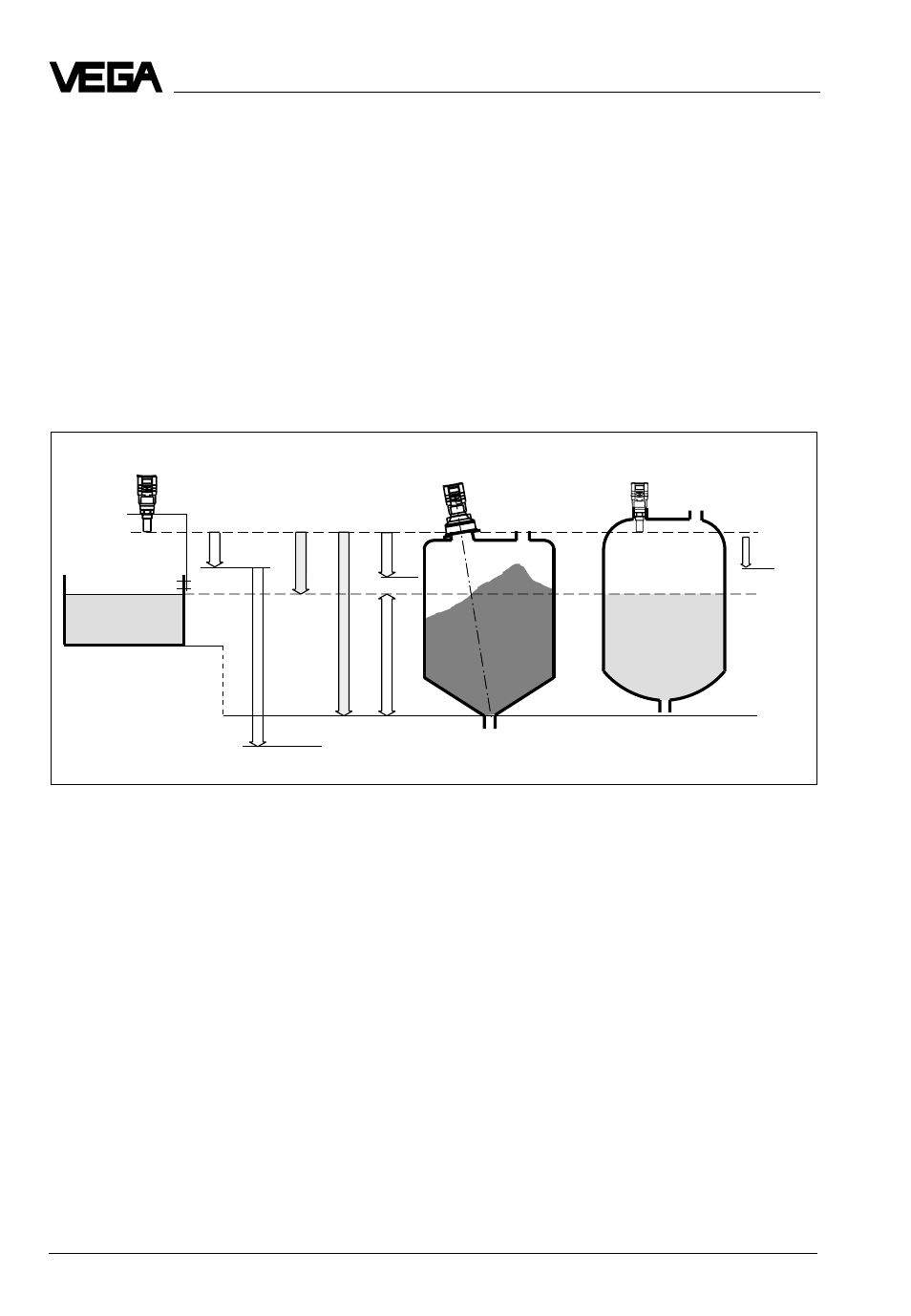

Мин. расстояние, макс. расстояние и диапазон измерения (пример VEGASON 51, 52 и 53)
4 м (тип 51), 7 м (тип 52), 15 м (тип 53)
4. Монтаж и установка
4.1 Общие указания по установке
Диапазон измерения
Вы выбираете свой прибор, кроме других
критериев, по необходимому вам диапазо-
ну измерения. Базовой плоскостью для
минимального и максимального расстоя-
ния до жидкости или сыпучих материалов
является поверхность звукового преобра-
Монтаж и установка
зователя (мембрана), а у приборов с
фланцевыми вариантами приборный фла-
нец.
Обратите внимание на сведения о базовой
плоскости в главе «Размеры».
Максимальное заполнение зависит от
допустимой минимальной дистанции ис-
пользуемого датчика (0,25 м до 1,4 м) и
места монтажа прибора или звукового
преобразователя.
Полный
Min.
расстояние
1 м
Пустой
Min.
расстояние
Мин.
расстояние
0,25 м 0,4 м 0,75 м
Базовая плоскость
Тип 51 Тип 53 Тип 52
Ширина акустического луча и
ложный эхо - сигнал
Ультразвуковые импульсы фокусируются
ультразвуковым преобразователем. Им-
пульсы покидают звуковой преобразова-
тель подобно лучу света прожектора в
форме конуса. Ширина луча составляет на
уровне -3 дБ мощности звука 5,5
о
(VEGASON 51/ 52 или 3 о VEGASON 53)
Каждый предмет в этом конусе вызывает
ложный эхо-сигнал. Особенно на первых
метрах конуса сильные ложные эхо-
сигналы вызывают трубы, опоры
резервуара или другие встроенные
конструкции. Так, например, на расстоянии
6 м ложный эхо-сигнал от опоры
резервуара в 9 раз больше чем на
расстоянии 18 м.
Диапазон
измер.
max.
диапазон
измер.
