VEGASON 51K ... 53K
29
Монтаж и установка

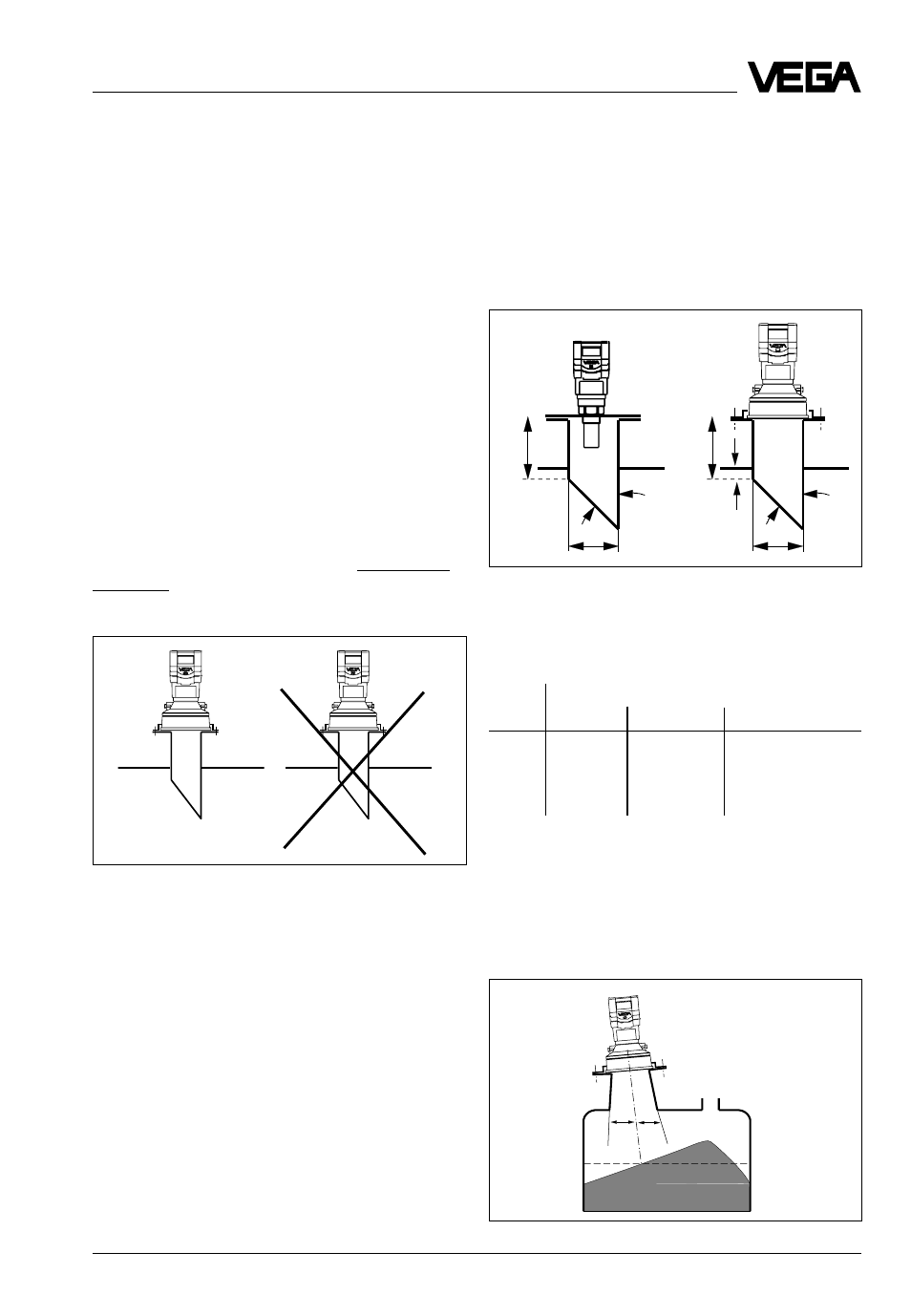

4.4 Удлинение патрубка
Ультразвуковой датчик имеет минималь-
ное неизмеряемое расстояние до
жидкости или насыпного материала. Это
минимальное расстояние Вы должны
учитывать при проектировании.
В виде исключения возможно достичь
требуемого минимального расстояния и,
таким образом, желаемой высоты запол-
нения с помощью удлинения патрубка.
Однако, удлинение патрубка повышает на
его выходе уровень шума ультразвукового
сигнала и может существенно помешать
измерению. Поэтому удлинение патрубка
предусматривайте лишь тогда, когда
другие возможности исключены, и прово-
дите его описанным ниже способом.
Удлинители штуцеров для жидкости
Снимайте фаску и зачищайте косой срез
патрубка очень тщательно и обратите
внимание на гладкость внутренней стенки
длительное время погружаться в
заполняемый материал. Ультразвуковое
измерение происходит тогда исключи-
тельно в измерительной трубе и работает
очень хорошо, не завися от внутренних
конструкций резервуара (смотри стр. 27 «
Насосные шахты»).
Трубчатый штуцер при налипаемом заполняемом
материале не должен погружаться в заполняемый
материал (VEGASON 53)
Максимальная длина штуцера L в зависи-
мости от диаметра штуцера
ш
L в мм
в мм
Тип 51
Тип 52
Тип 53
100
200
300
300
150
300
400
400
200
–
500
500
250
–
–
600
Удлинение патрубка для сыпучих мате-
риалов
Предусмотрите при измерении сыпучих
материалов коническое удлинение с поло-
винным углом минимум 15
о
… 20
о
.
Удлинение штуцеров при жидкостях
ш
45˚
ш
45˚
L
L
Тип 51/52
Тип 53
патрубка. Патрубок нельзя погружать в
наполняемый материал, если на него могут
налипнуть загрязнения и остатки заполня-
емого материала.
socket.
Выбирайте диаметр патрубка по возмож-
ности большим, а длину по возможности
меньшей. Обратите внимание на то, чтобы
отверстие патрубка не имело задиров,
чтобы сделать минимальным ложный эхо-
сигнал. При измерении заполняемого
материала, который не вызывает
налипания, удлиненный патрубок в виде
измерительной трубы может на
Удлинение штуцера при насыпном материале
15˚
15˚
