VEGASON 51K ... 53K
27
Монтаж и установка
Насосная шахта
Узкая шахта или отверстие шахты (отвер-
стие резервуара) с очень шероховатыми и
грубыми стенками или выступами делают
ультразвуковое измерение очень трудным
из-за большого ложного эхо-сигнала.
Отверстия шахты и резервуара
Узкие, очень неровные отверстия шахты,
колодца и резервуара можно преодолеть с
помощью штуцера (схема внизу слева),
как описано в «4.4 Удлинение штуцера».
Шахтовый насос
Измерительная
труба
Шахтовый насос
≥ 100 мм
см. также «4.4 Удлинение
штуцера»
Трубчатый штуцер
мин.
расстояние
Диапазон
измерения

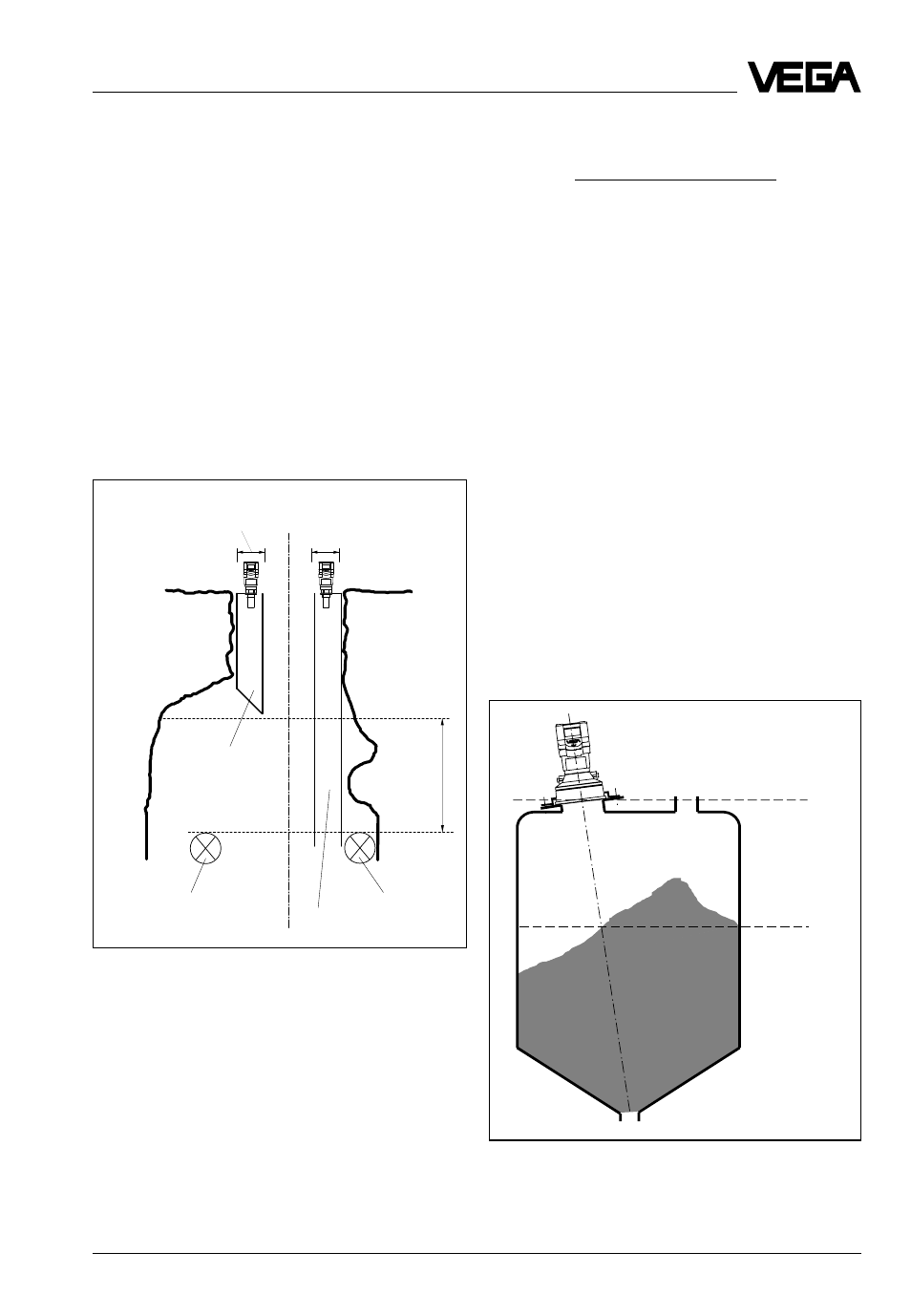

Измерительный трубчатый щтуцер или измеритель-
ная труба на примере шахты
Применяемая измерительная труба долж-
на для этого иметь внутри гладкие стенки
(например, полиэтиленовая труба ) и
диаметр не менее 100 мм. Это измеритель-
ное устройство работает без проблем,
пока измерительная труба на внутренней
стороне не покроется накопившейся
грязью (очистить). Попробуйте также
использовать гидростатический
преобразователь давления или емкостной
измерительный зонд.
4.3 Измерение сыпучих
материалов
Монтаж фланца
Как и для жидкостей, также и для сыпу-
чих материалов прибор может монтиро-
ваться на коротком патрубке (стандарта
DIN). Ось патрубка должна при этом
быть направлена на отверстие
резервуара, располагаться перпендику-
лярно к поверхности заполняемого мате-
риала и штуцер должен быть очень
коротким (< 100 мм)
VEGASON 53 на фланце резервуара
Базовая плоскость
Мин.
растояние
Шахта
В чрезвычайно узких шахтах Вы можете с
помощью измерительной трубы, как
изображено на схеме, получить очень
хорошие результаты измерений.
