VEGASON 51K ... 53K
Типы и варианты
Несколько датчиков на одном источнике напряжения
На заводе все датчики с одинаковым
нулевым коммуникационным адресом.
Если несколько датчиков работают от
одного источниеа гапряжения, то на
сигнальном проводе с ПЭВМ или с карман-
ной HART ®-ЭВМ невозможна никакая
коммуникация, так как в этом случае все
датчики одновременно выдают цифровой
сигнал.

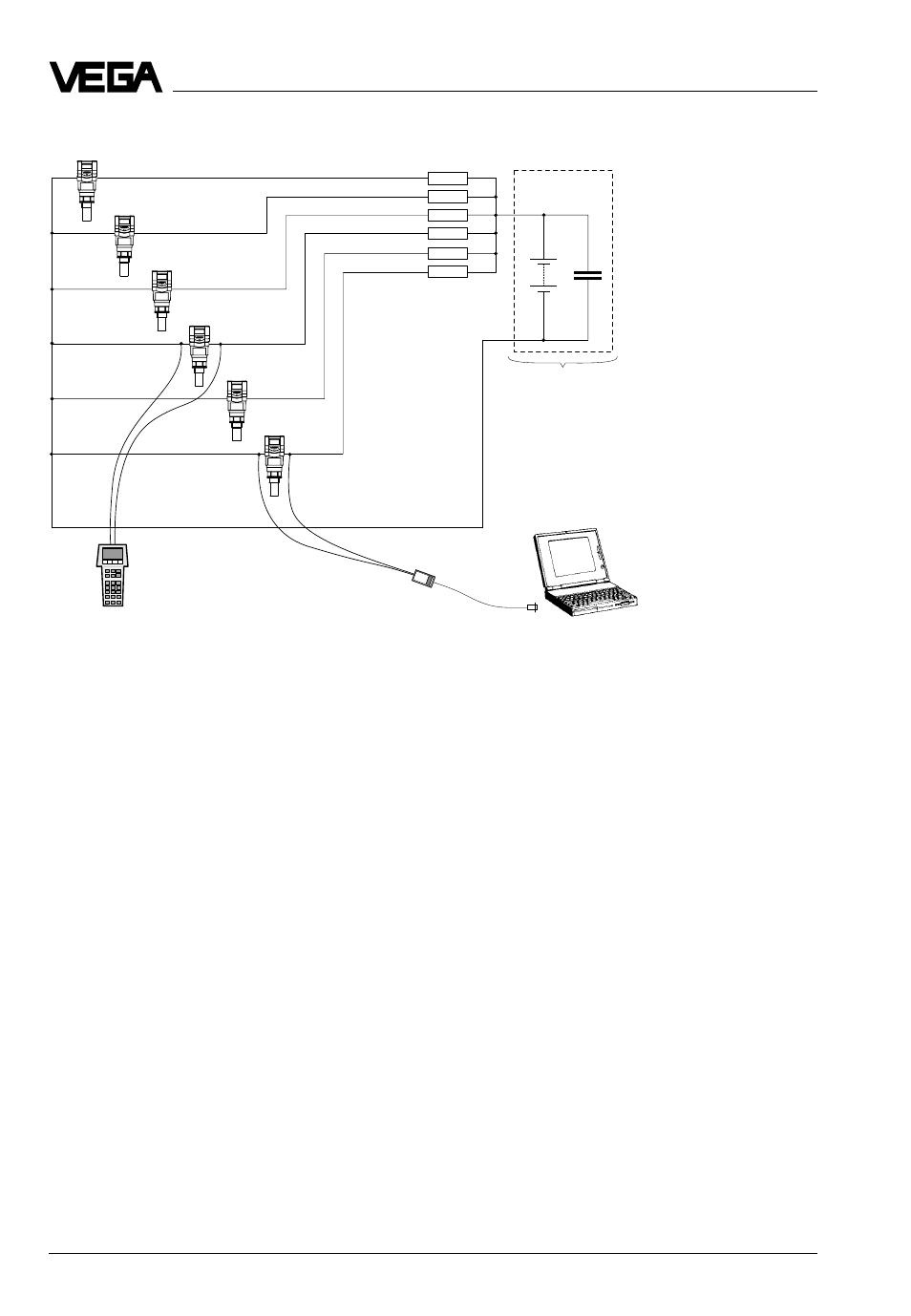

Для того, чтобы это предотвратить, Вы
должны непосредственно к источнику
напряжения подключить в питающий
датчик провод сопротивление 250
Ом…350 Ом. Внутреннее сопротивление
источника напряжения должно быть при
этом очень маленьким. Благодаря этому
цифровой коммуникационный сигнал
(ПЭВМ или карманной HART ®-ЭВМ),
который подводится к проводу датчика,
больше не передается к другим датчикам.
Вы можете тогда с ПЭВМ или карманной
HART ®-ЭВМ соединяться с сигнальным
проводом нужного датчика без участия
C
R = 0…2
Ω
250
Ω
250
Ω
250
Ω
250
Ω
250
Ω
250
Ω
других датчиков в коммуникации, хотя все
датчики воспринимают адрес ноль.
Низкое внутреннее сопротивление
источника напряжения (переменный ток
шунтируется конденсатором) замыкает
сигналы и не допускает передачу его на
провода других датчиков. Сопротивления
предотвращают замыкание
обслуживающих сигналов действительно
обслуживаемого датчика.
С помощью ПЭВМ и математического
обеспечения VEGA Visual Operating (VVO)
или карманной HART ®-ЭВМ можно в
датчиках изменять адрес с ноль на 1…15.
Если датчик установлен на адрес 1…15,
то он больше не выдает сигнал 4…20 мА, а
«замораживается» на 4 мА
(энергопотребление). Но он выдает и
далее измеряемое значение в цифровом
виде. Этот вид работы называется
!!!Multidrop.
