VEGASON 51K ... 53K
13
-
+
4 … 20 mA
2
2
2
4

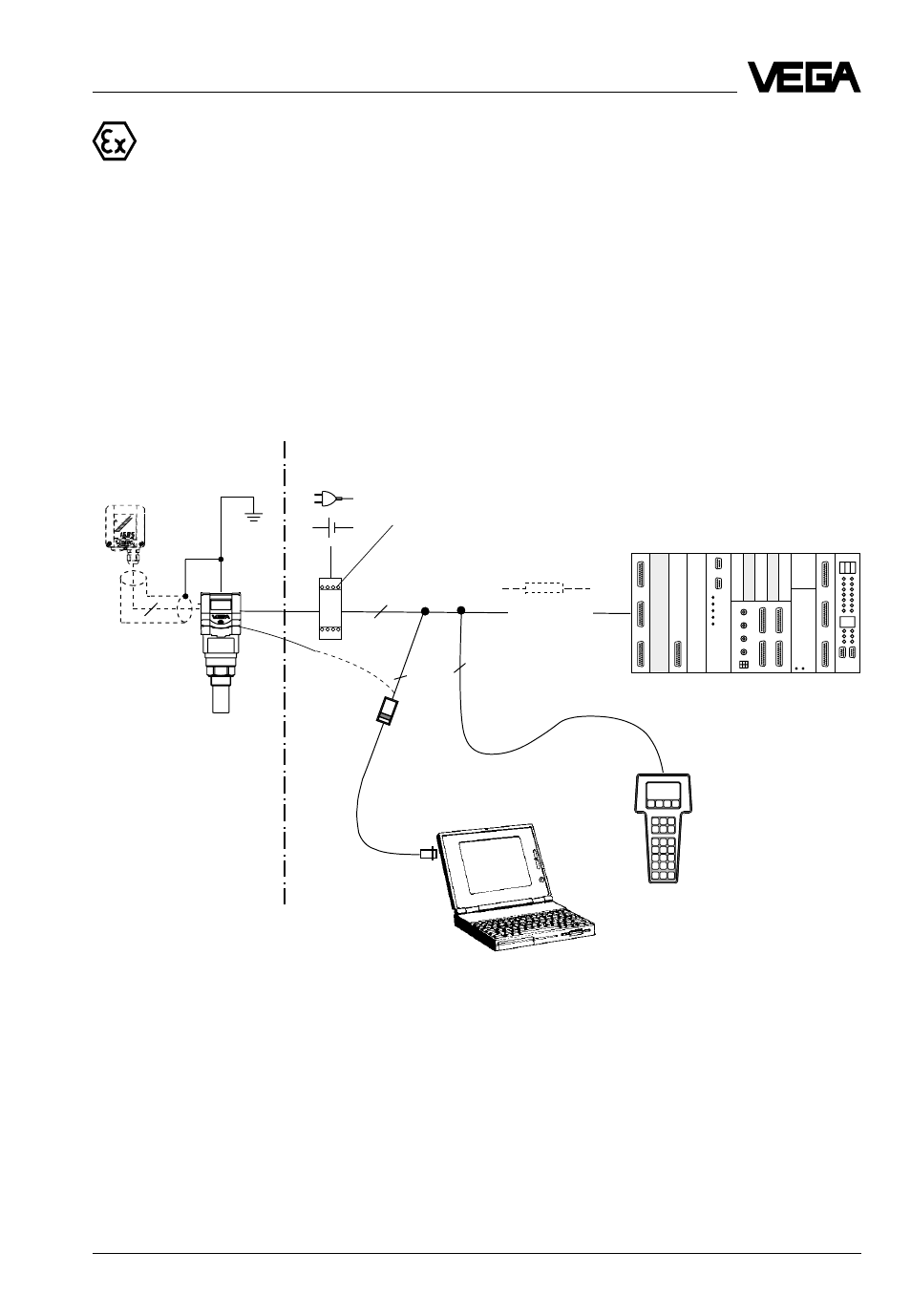

Измерительная система с VEGASON 51 K…53 K через разделитель
питания (интеллектуальный передатчик) на пассивном DCS
• двухпроводная техника (loop powered), искробезопасное ia-
питание через сигнальный провод от разделителя питания для
работы датчика в Ех-зоне
• выходной сигнал датчика 4…20 мА пассивный
выходной сигнал разделителя питания 4…20 мА активный
• вариант внешнего индикаторного устройства с аналоговым и
цифровым индикатором (монтируемый на расстоянии до 25 м от
датчика)
• обслуживание с ПЭВМ, карманной HART ®-ЭВМ или
обслуживающим модулем MINICOM (вставляется в датчик или во
внешнее индикаторное устройство VEGADIS 50)
Типы и варианты
(активный)
2 )
VEGA-
CONNECT 2
Разделитель (напр. VEGATRENN 149 Ex
см. "3.2 Соотвеоствие“)
VEGADIS 50
1 )
DCS (пассивный)
3)
Ex-область
Не Ex-область
1) Если сопротивление системы формирования
сигнала подключенной к 4…20 мА- выходному
сигналу меньше чем 200 Ом, то на время
обслуживания нужно подключить в соединяю-
щий провод сопротивление от 250 Ом до 350
Ом.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровое соединение с ПЭВМ больше
бы не гарантировалось
3)
4…20 мА актив означает, что разделитель
питания выдает в зависимости от уровня
наполнения ток от 4…20 мА. Разделитель
питания представляет собой с электрической
точки зрения по отношению к DCS источник
тока.
3)
4…20 мА пассив означает, что DCS в
зависимости от уровня наполнения потребляет
ток от 4…20 мА. DCS представляет собой с
электрической точки зрения изменяющееся
сопротивление (потребитель).
DCS.
HART ®-ЭВМ.
