VEGASON 51K ... 53K
25

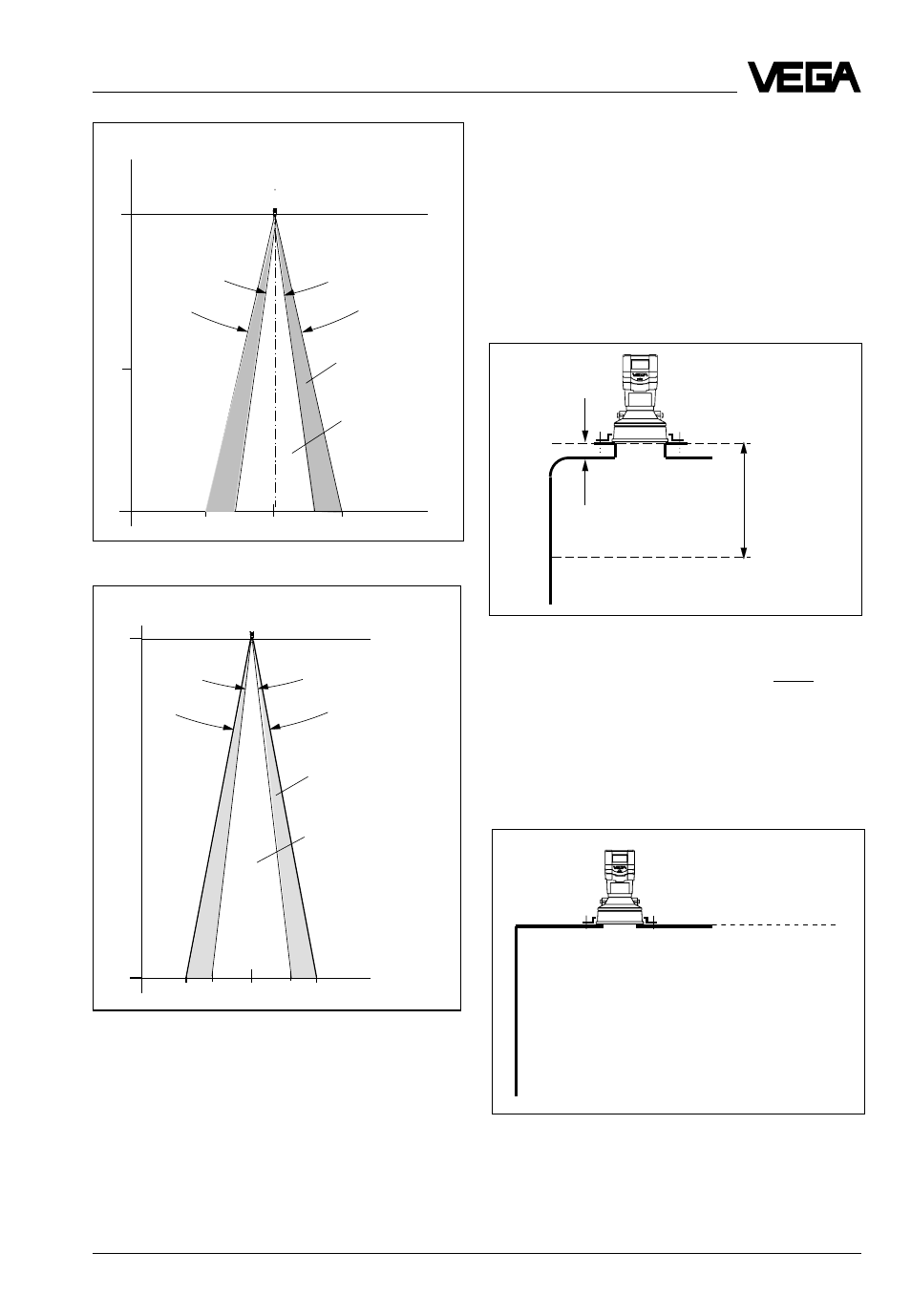

4.2 Измерение жидкостей
Плоская крыша резервуара
На плоском резервуаре монтаж проводит-
ся в основном на очень коротком патруб-
ке (стандарта DIN). Базовой плоскостью
при варианте с фланцем является
приборный фланец.
Вариант с фланцем на очень коротком штуцере
DIN
Преобразователь звука должен быть
больше внутреннего диаметра патрубка.
Очень благоприятен монтаж непосред-
ственно на крыше резервуара. Круглое
отверстие в резервуаре достаточно для
того, чтобы закрепить датчик VEGASON
53 с накидным фланцем.
Вариант с фланцем (накидной фланец) на плоской
крыше резервуара
Базовая плоскость
Базовая плоскость
Мин.
растояние
≤ 60 мм
0
0 m
7 m
50 %
1,2
1,2
m
0,4
0,4
100 %
5,5˚
12˚
4 m
Измеряемое
растояние
0
0 m
15 m
100 %
50 %
1,2
1,2
m
0,4
0,4
3˚
8˚
Измеряемое
растояние
Монтаж и установка
VEGASON 51/52
VEGASON 53
Излучаемая
мощность
Излучаемая
мощность
Излучаемая
мощность
Излучаемая
мощность
