10

VEGASON 51K ... 53K

2

4 … 20 mA

-

+

1)

4

2.2 Построение измерительных

систем

Измерительное система состоит из дат-
чика с выходным сигналом 4…20 мА и
устройства, который оценивает или пере-
рабатывает сигнал тока пропорционально
уровню заполнения.

На следующих страницах Вы найдете
различные конфигурации приборов, кото-
рые впоследствии обозначаются как
измерительные системы и включают в
себя устройства формирования сигнала.

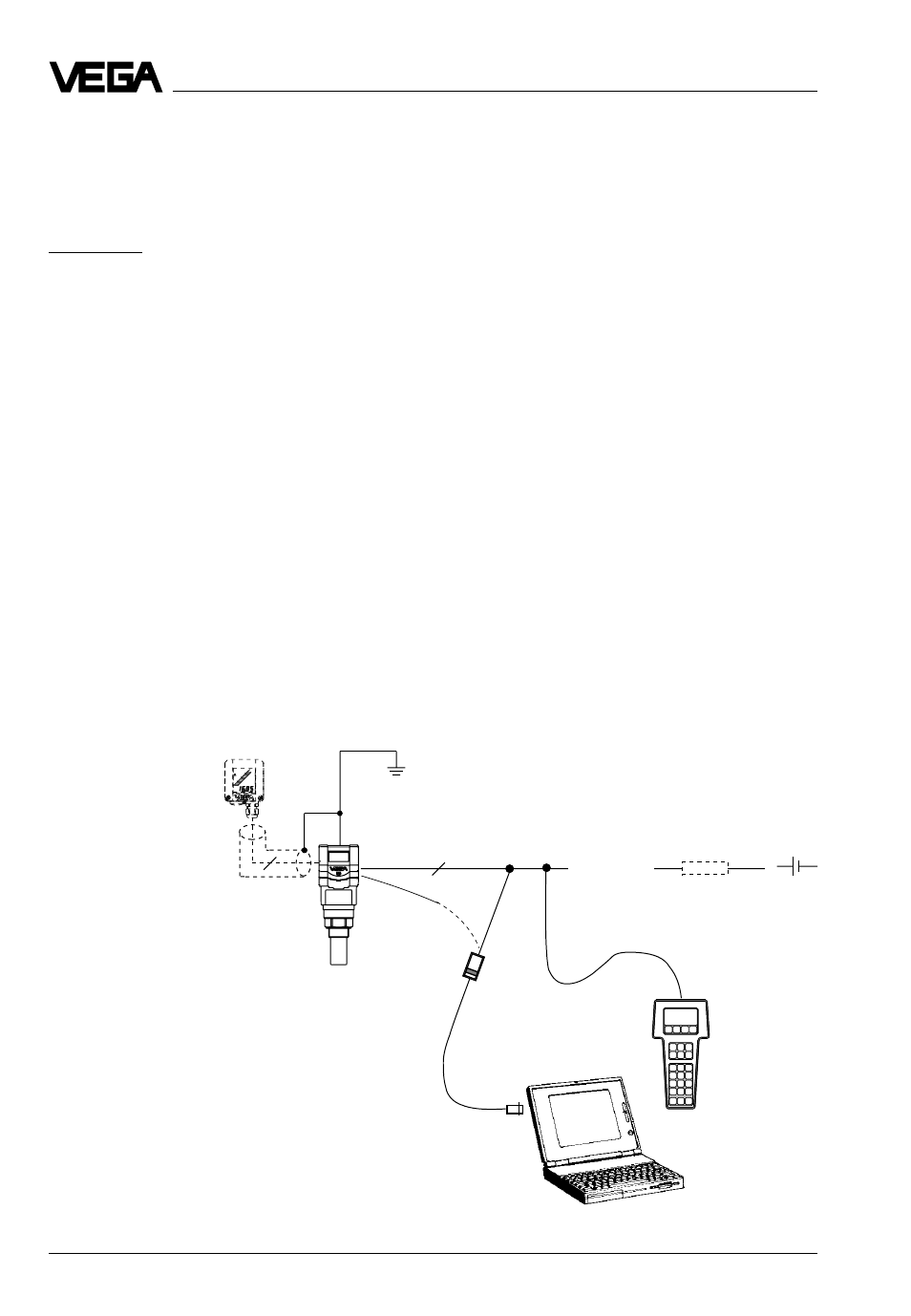

Измерительные системы в
двухпроводной технике:

• 4…20 мА выдаются без устройства

формирования сигнала (рисунок внизу)

• 4…20 мА на активном DCS (страница 12)
• 4…20 мА на активном DCS (Ех-область)

(страница 13)

• 4…20 мА на пассивном DCS (страница

14)

• 4…20 мА на индикаторе VEGADIS 371

Ex (страница 15)

Измерительные системы в четырехпро-
водной технике:
• 4…20 мА выдаются без устройства

формирования сигнала (страница 16)

VEGADIS 50

VEGA-
CONNECT 2

HART ®-ЭВМ.

Типы и варианты

Измерительные системы с VEGASON 51 К…53 К

• двухпроводная техника (loop powered), питание и выходной сигнал через двухжиль-

ный провод

• вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором

(монтируемый на расстоянии до 25 м от датчика)

• обслуживание с ПЭВМ, карманной HART ®-ЭВМ или обслуживающим модулем

MINICOM (вставляется в датчик или во внешнее индикаторное устройство VEGADIS
50)

1) Если сопротивление системы

формирования сигнала
подключенной к 4…20 мА-
выходному сигналу меньше чем
200 Ом, то на время обслужива-
ния нужно подключить в
соединяющий провод сопротив-
ление от 250 Ом до 350 Ом.

Цифровой обслуживающий
сигнал был бы сильно ослаблен
или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной
системы формирования сигнала,
так что цифровое соединение с
ПЭВМ больше бы не
гарантировалось.
