26
VEGASON 51K ... 53K

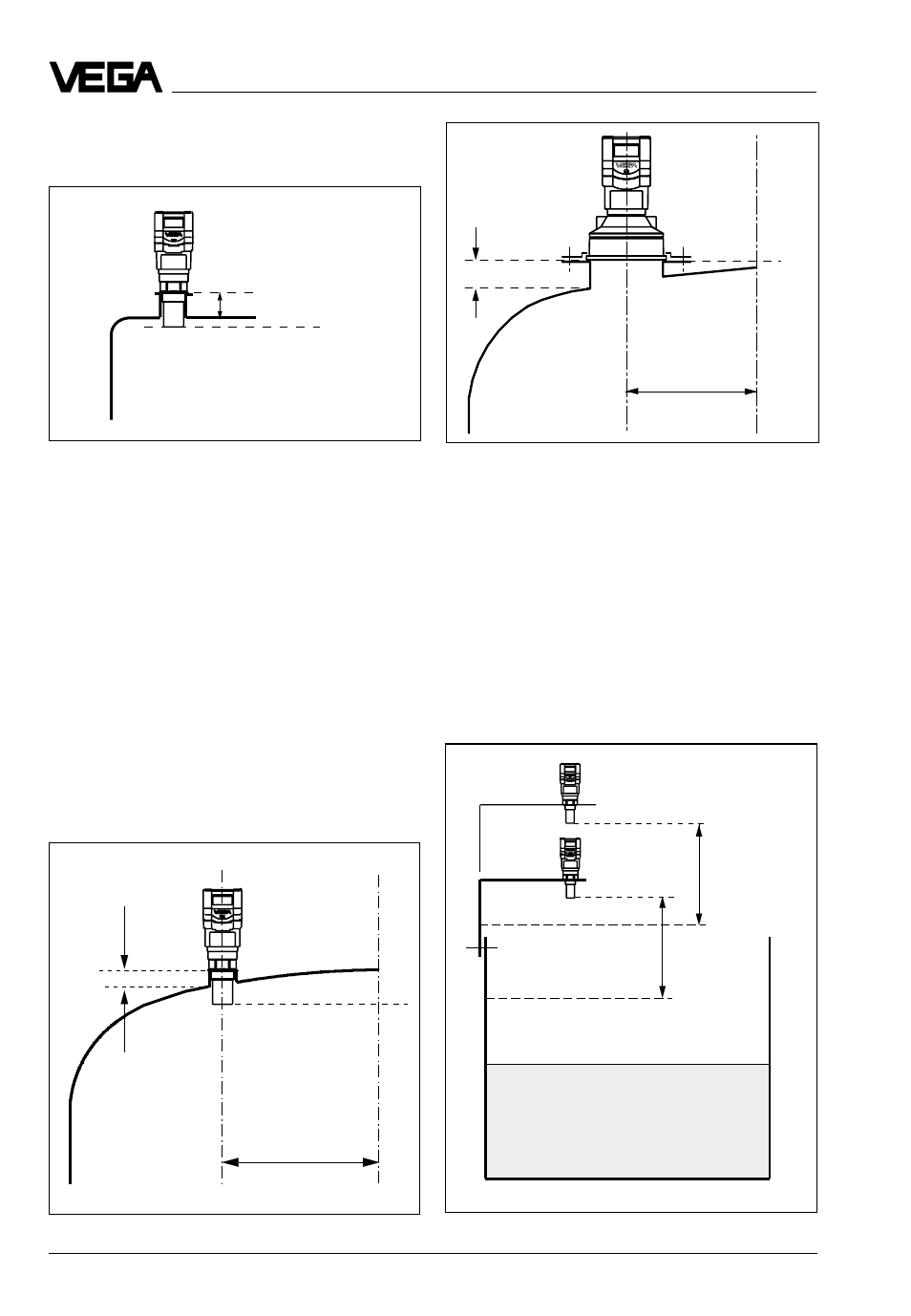

Резьбовой штуцер на выпуклой крыше резервуара
Открытый резервуар
Базовая
плоскость
≤ 60 мм
1
/
2
радиуса
резервуара
Мин. измер.
растояние
Открытый резервуар
На открытых резервуарах рекомендуется
установка приборов на монтажной опоре.
Монтируйте датчик с его незначительным
весом на укрепленной опоре и обратите
внимание на достаточное расстояние от
стенки резервуара.
Фланец на выпуклой крыше резервуара
Базовая плоскость
1
/
2
vessel radium
Монтаж и установка
Монтаж на коротком 1
1
/
2
" или 2" штуцере
Базовая плоскость
≤ 60 мм
Точно также на коротком патрубке Вы
можете монтировать датчики с резьбой 1
1 / 2 “ или 2“.
Выпуклая крыша резервуара
На круглых крышах резервуаров монти-
руйте, пожалуйста, прибор не в середине
резервуара, а примерно на расстоянии 1/2
радиуса резервуара от середи- ны. Круг-
лые крыши резервуаров влияют на
ультразвуковые импульсы как параболи-
ческое зеркало. Если преобразователь
звука находится в самом центре этой
параболической крыши резервуара, то он
особенно сильно воспринимает все
ложные эхо-сигналы. Поэтому обратите
внимание на монтаж вне этой центральной
точки, Вы избежите, таким образом,
ложного эхо-сигнала.
≤ 60 мм
Базовая плоскость
