VEGASON 51K ... 53K
17
0
4
22 mA
14
36
V
29
16
Технические данные
3 Технические данные
3.1 Данные
Энергоснабжение
Питающее напряжение
- двухпроводный датчик
24 V DC (16 … 36 V DC)
- четырехпроводный датчик
230 V AC (20 … 250 V AC), 50/60 Hz
24 V DC (20 … 72 V DC)
предохранитель 0,2 A TR
1000
900
800
700
680
600
500
400
300
250
200
100
0
16
20
25
30
35
17
18
19
29
36
V
ограничение max.
напряжения для не
Ex-датчика
ограничение
max.
напряжения
для Ex-
датчика
HART
®
-
нагрузка

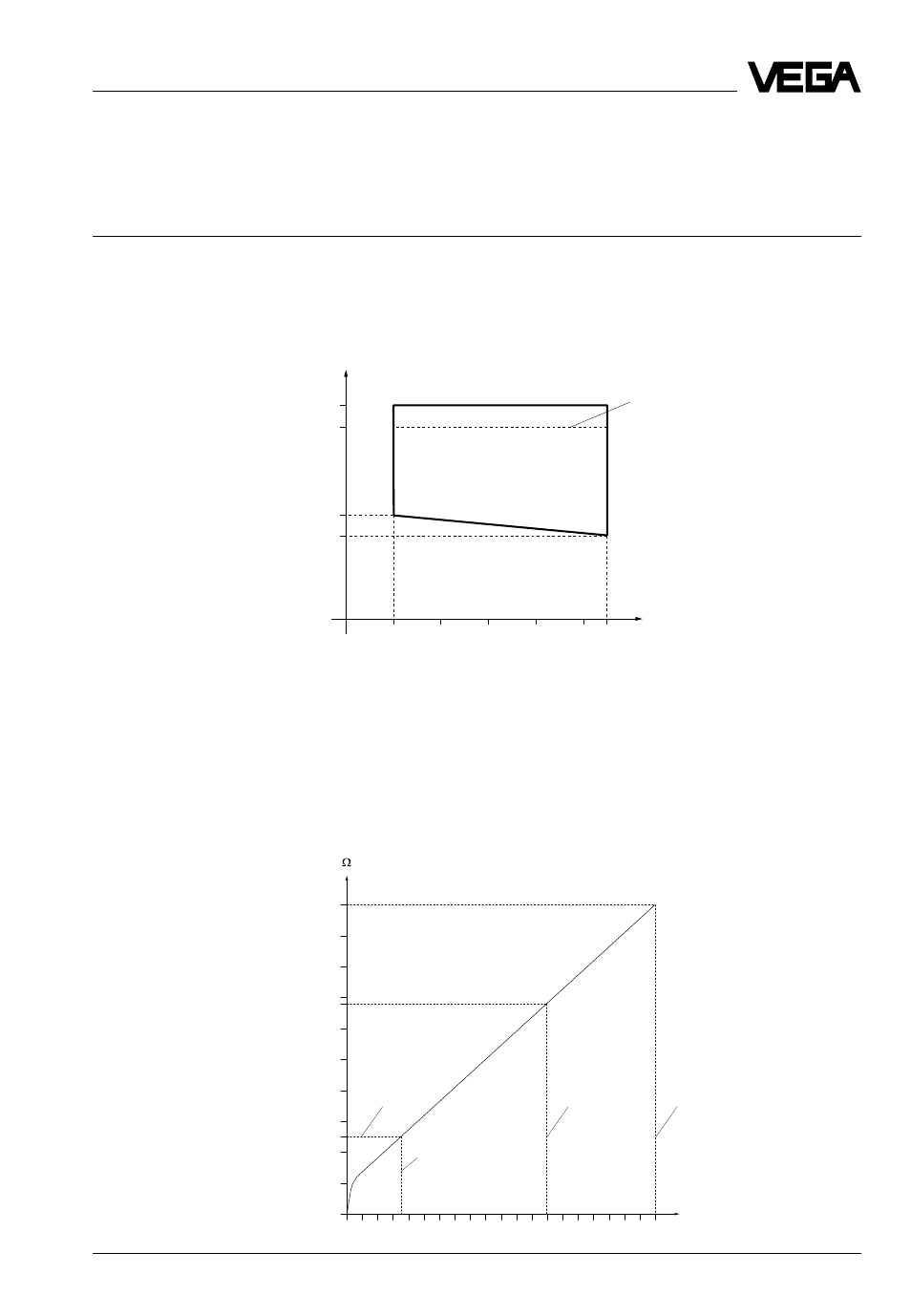

Диаграмма min. питающего напряжения в зависимости от
тока потребления датчика (двухпроводный датчик)
Потребляемый ток
- двухпроводный датчик
max. 22,5 mA
- четырехпроводный датчик
max. 140 mA
Потребляемая мощность
- двухпроводный датчик
max. 80 mW, 0,45 VA
- четырехпроводный датчик
max. 1,2 W, 2,50 VA
Нагрузка
- двухпроводный датчик
см. диаграмму
- четырехпроводный датчик
max. 500 W
Диаграмма нагрузки двухпроводного датчика
(петлевое сопротивление линии устройства обработки, например, DCS и
источника питания)
Диапазон требуемого и
допустимого напряжения на
клеммах
min. предельное
напряжение при
использовании
HART
®
-нагрузки
Ex-ограничение напряжения
