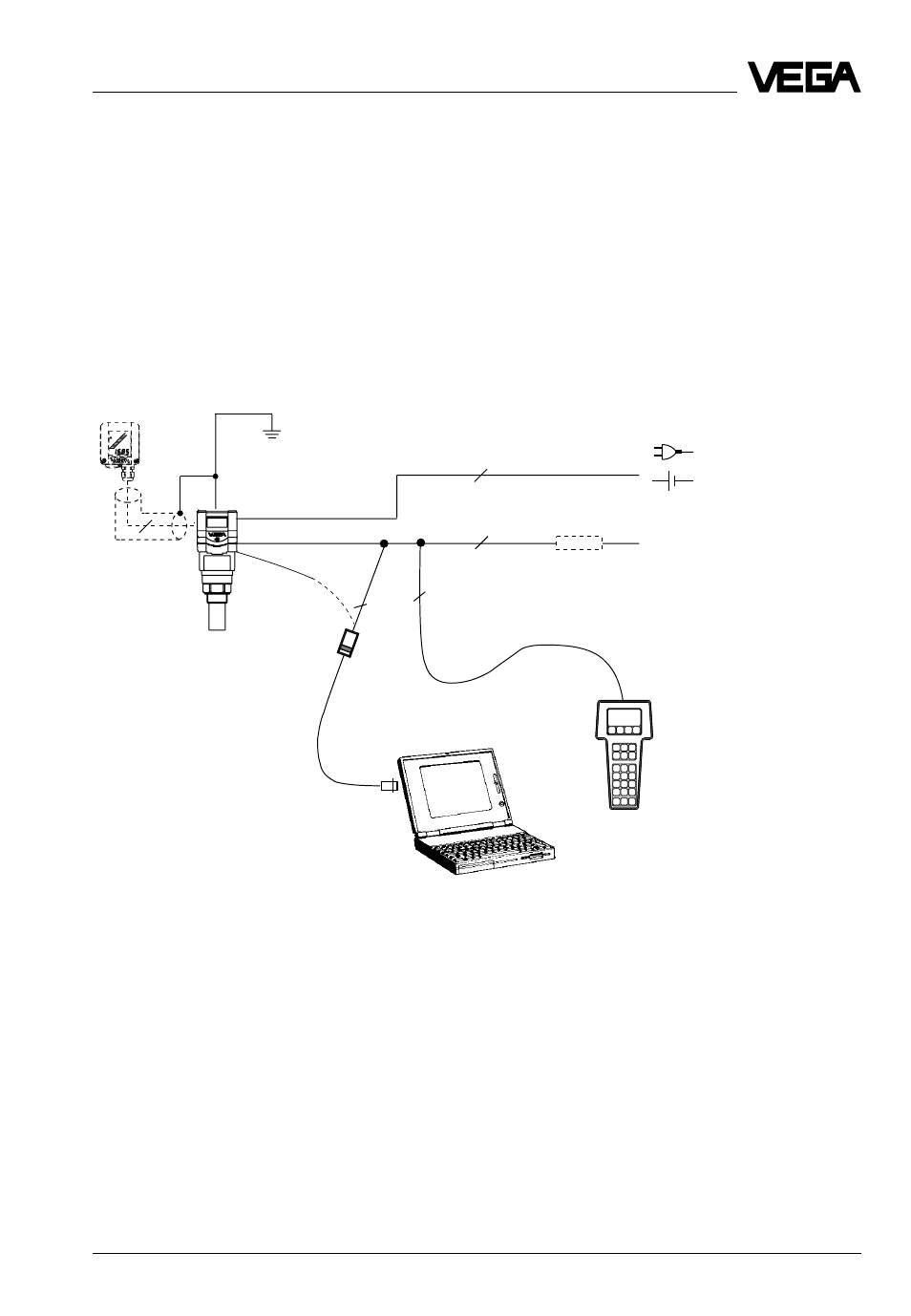

Измерительная система с VEGASON 51 K…53 K в четырехпроводной технике
• четырехпроводная техника, питание и выходной сигнал через два
раздельных двухжильных провода
• выходной сигнал 4…20 мА активный
• вариант внешнего индикаторного устройства с аналоговым и
цифровым индикатором (монтируемый на расстоянии до 25 м от
датчика)
• обслуживание с ПЭВМ, карманной HART ®-ЭВМ или
обслуживающим модулем MINICOM (вставляется в датчик или во
внешнее индикаторное устройство VEGADIS 50)
• максимальное полное сопротивление 500 Ом
Типы и варианты
(активный)
2)
VEGADIS 50
1 )
1) Если сопротивление системы формирования
сигнала подключенной к 4…20 мА- выходному
сигналу меньше чем 200 Ом, то на время
обслуживания нужно подключить в соединяю-
щий провод сопротивление от 250 Ом до 350
Ом.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровое соединение с ПЭВМ больше
бы не гарантировалось
2)
4…20 мА актив означает, что датчик выдает в
зависимости от уровня наполнения ток от
4…20 мА (источник). Датчик представляет
собой с электрической точки зрения по
отношению к системе формирования сигнала
(например, индикатор) источник тока.
HART ®-ЭВМ.
VEGA-
CONNECT 2
≥ 200 Ом
