VEGASON 51K ... 53K 45
Запуск в работу
Max.
Min.
100 % (1,270 м) соотв. 1200
л
Перепад уровня
(4,58 м)
0 % (5,850 m) соотв. 45 л
нения в процентах от установленной
области измерения.
Область измерения Вы установили при
min/max-настройке на 0,300…5,85 м.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из «Linearised»
(процентные значения заполнения) и
«Percentage value» (величина процента
высоты заполнения по отношению к
области измерения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то
резервуар нужно промерить в литрах
Измерение в литрах

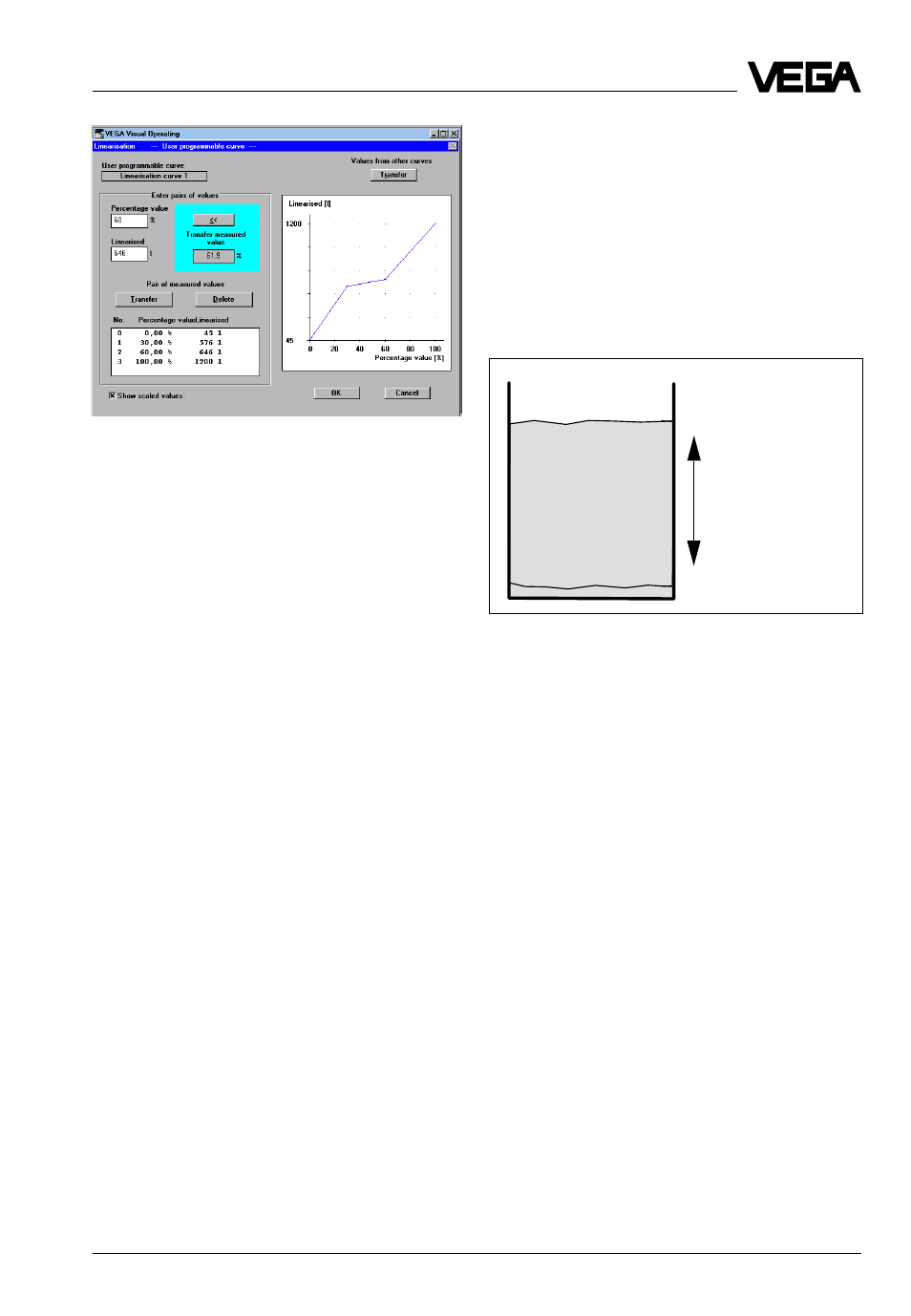

В характеристической кривой следующего
рисунка Вы увидите четыре опорные
точки или пары значений. Между опорны-
ми точками всегда линейная интерполя-
ция.
Установите опцию «Show scaled values»,
для того, чтобы получить на оси Y уста-
новленную единицу измерения (слева
внизу в окошке меню).
Опорная точка 1 лежит на 0 % заполнении
(процентные значения [%]), что соответ-
ствует фактическому расстоянию к
поверхности заполняемого материала в
5,850 м в примере (пустой резервуар).
Величина объема составляет при этом 45
литров (остаточное заполнение резервуа-
ра).
Опорная точка 2 лежит на уровне запол-
нения в 30 % (30 % измеряемого расстоя-
ния от 1,270 м…5,850 м). При 30 % уровне
заполнения находятся в нашем примере в
резервуаре 576 литров.
Опорная точка 3 лежит на уровне запол-
нения 60 %. При этом уровне заполнения в
резервуаре находятся 646 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до заполняемо-
го материала 1,270 м), при котором в
резервуаре находятся 1200 литров.
Вы можете максимально задать 32 опор-
ные точки (пары значений) на линеаризи-
рованной кривой.
• Покиньте меню, нажав «OK».
• Подтвердите ввод данных, нажав «OK»,
и ваша индивидуальная линеаризиро-
ванная кривая сохранится в датчике.
Опять в окошке меню «Conditioning» Вы
можете указать с помощью пункта меню
«Integration time» время интегрирования
измеряемой величены. Это имеет смысл
при колеблющейся поверхности
измеряемого материала, чтобы не полу-
чать постоянно меняющиеся значения
измеряемой величины и конечный резуль-
тат. Стандартно время интегрирования
устанавливается в 0 секунд.
• Покиньте меню, нажав «OK».
Вы попадете опять в окошко меню
«Instrument data parameter adjustment».
• Покиньте окошко меню, нажав «OK»
